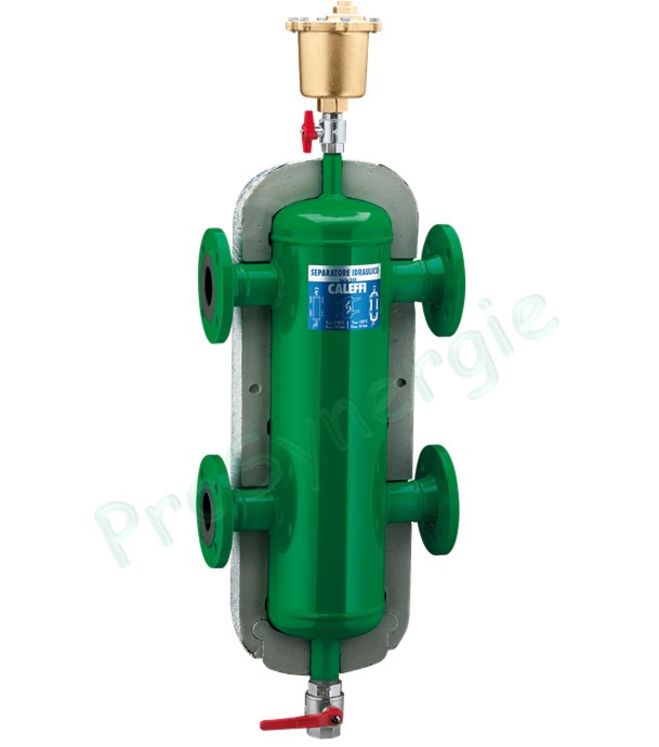

Bouteille équipé de découplage hydraulique à bride
Marque : CALEFFI
Référence : SITE005677
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Description
Corps acier avec coquille d'isolation, grille intérieure pour séparation des micro-bulles
Purgeur automatique et vanne de chasse montés
Pour chauffage et climatisation.
(débit maxi = pour une vitesse de 0.1m/s dans la bouteille)
Gamme
| Code article | raccord | type raccord | volume | débit maxi |
| BDH050 | DN 50 | à brides | 15 l. | 7,41 m3/h |
| BDH065 | DN 65 | à brides | 15 l. | 7,41 m3/h |
| BDH080 | DN 80 | à brides | 30 l. | 12,36 m3/h |
| BDH100 | DN 100 | à brides | 30 l. | 12,36 m3/h |
Principe de fonctionnement
Dans une installation où le circuit primaire et le (ou les) circuit(s) secondaire(s) sont équipés chacun de leur propre circulateur, il peut se produire dans certains cas des interactions qui créent des variations anormales de débit et de pression différentielle dans les circuits.
En créant une zone à très faible perte de charge (la pression différentielle ne doit pas dépasser 10% de la somme des pressions différentielles des circuits raccordés), le séparateur hydraulique rend les circuits "primaire" et "secondaire" hydrauliquement indépendants.
Ainsi les débits des différents circuits ne dépendent exclusivement que des caractéristiques de débit des circulateurs.
En utilisant donc un tel dispositif, il n'y a débit Qs dans le circuit secondaire seulement lorsque les circulateurs de ce circuit sont en service, permettant à l'installation de satisfaire aux exigences spécifiques de charge du moment.
Quand les circulateurs du secondaire ne sont pas en service, il n'y a pas de circulation dans le circuit correspondant; le débit total Qp émis par le circulateur du primaire est bypassé par le séparateur.
Avec le séparateur hydraulique on peut aussi avoir un circuit primaire à débit constant et un circuit de distribution à debit variable : conditions de fonctionnement des installations modernes de chauff./rafrâich.
Ci-dessous les trois situations possibles d'équilibre hydraulique, la troisième étant à éviter, car si plusieurs circuits sont raccordés au secondaire, les puissances fournies et les niveaux de température demandés vont être très difficile à atteindre (la solution : faire un circuit en injection).
