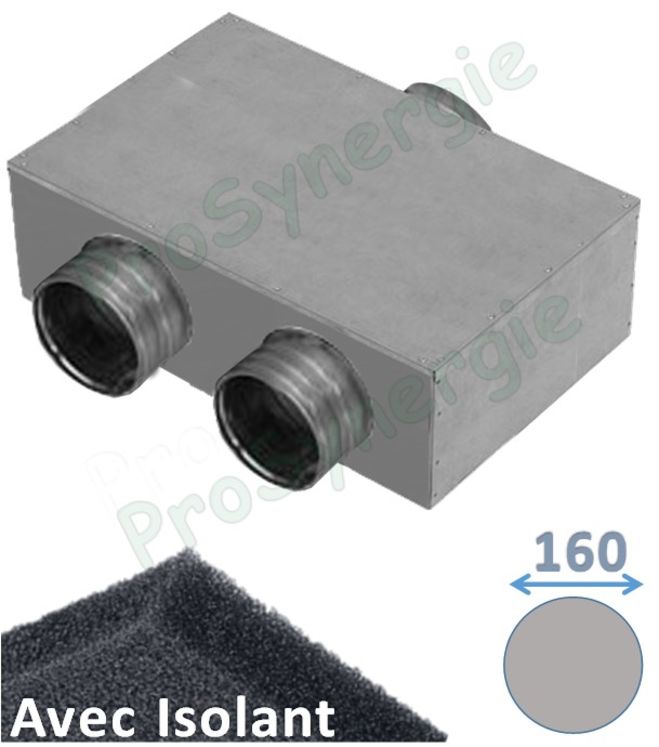

Boîte de mélange (découplage aéraulique) isolé Acier Galva LxHxP 250x600x400mm avec 3 piquages mâle Ø160mm pour ballon thermodynamique
Installation
Ce caisson de mélange 3 voies s'intègre dans votre installation de façon à pouvoir connecter :
- d'un côté le rejet de votre centrale double flux ainsi que l'aspiration du ballon thermodynamique.
- de l'autre la prise d'air extérieure.
Le raccordement se fait grâce à des réseaux traditionnels de ventilation simple ou isolé, type PVC, Galva, PE...
Le caisson peut s'intégrer facilement sur une installation existante en s'insérant sur le raccordement de rejet de la VMC double flux.
Le nombre de percements vers m'extérieur est de 3 au lieu de 4.
Fonctionnement
V. Schéma sur les images produit.
| Repère | Item |
| A | VMC |
| B | Boite de mélange |
| C | Ballon thermodynamique |
| 1 | Flux d'air VMC entrant |
| 2 | Vers bouches d'insufflation d'air neuf |
| 3 | Collecte d'air depuis les bouches de reprise d'air vicié |
| 4 | Rejet d'air vicié |
| 5 | Flux de PRISE ou REJET d'air du boitier de mélange |
| 6 | Prise d'air de la PAC pour récupération d'énergie |
| 7 | Rejet d'air froid de la PAC |
l'air chaud ou tiède rejeté par la VMC transite par le boitier de mélange. Ce passage permet d'optimiser l'utilisation qui sera faite de cet air chargé en calories. Le fonctionnement de la VMC et de la PAC déterminent le rôle que joue le boîtier de mélange, qui est un élemnt de réseau inerte..
1- La VMC et la PAC sont toutes deux en marche. Le besoin en volume d'air de la PAC est supérieur au rejet de la VMC. Le boitier de mélange sert alors de prise d'air et permet de réaliser le mélange du rejet de la VMC et le l'adjonction d'air extérieur.
2- La VMC est en marche rapide (en raison par exemple d'une forte utilisation des pièces d'eau).
3- L'eau du ballon thermodynamique est complètement chaude et la PAC ne fonctionne pas. Le boîtier de mélange sert uniquement au rejet de l'air vicié.
Caractéristiques et Dimensions
Le caisson parallélépipédique est en acier avec revêtement de protection galvanisé.
Il est isolé et insonorisé grâce à l'adjonction d'un isolant intérieur performant.
| Repère | Dimensions | |
| Longueur | P | 600 mm |
| Profondeur | L2 | 400 mm |
| Hauteur | I | 250 mm |
| Encombrement | L1 | 460 mm |
| Diamètre | DN1 / DN2 | 160 mm |
