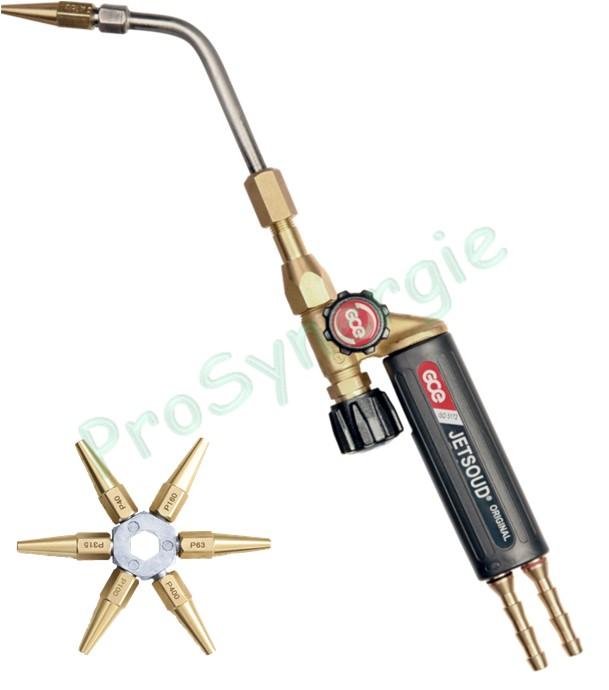

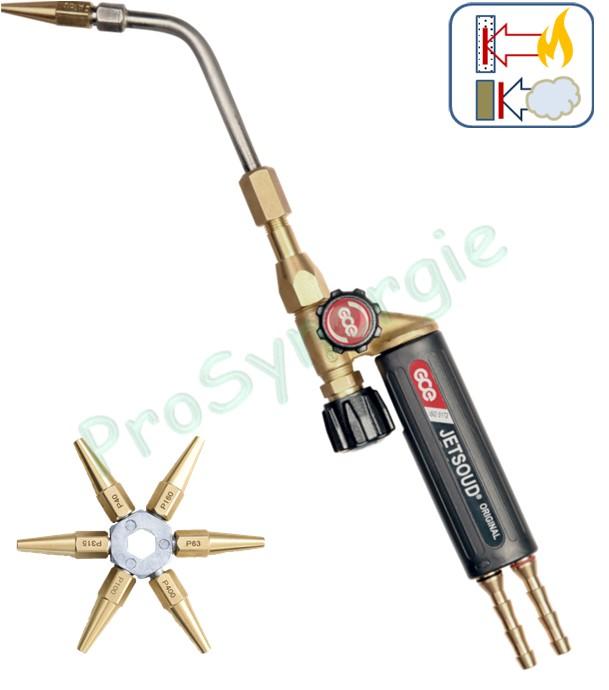

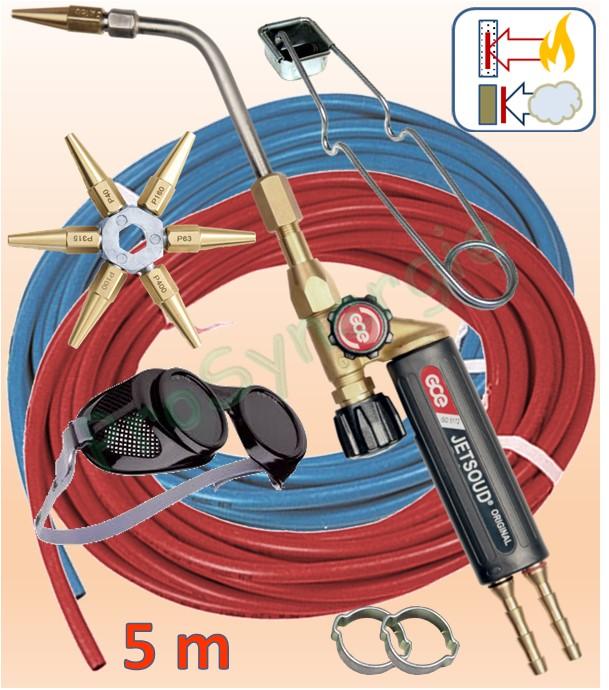

Débit et pression de gaz à régler pour le soudage avec chalumeau Jetsoud OT et Jetsoud SI (données communiquées par GCE Charledave, à titre indicatif)
Barème de soudage Jetsoud
| Epaisseurs à souder |
Litrage becs |
Pressions |
| Oxygène |
Acétylène |
Propane |
| 0,4 - 0,5 mm |
40 L/h |
1 à 1,5
bars |
0,2 à 0,5
bars |
0,1 à 0,4
bars |
| 0,6 mm |
63 L/h |
| 1 mm |
100 L/h |
| 1,5 mm |
160 L/h |
| 2,5 mm |
250 L/h |
| 3 mm |
315 L/h |
| 4 mm |
400 L/h |
| 5 mm |
500 L/h |

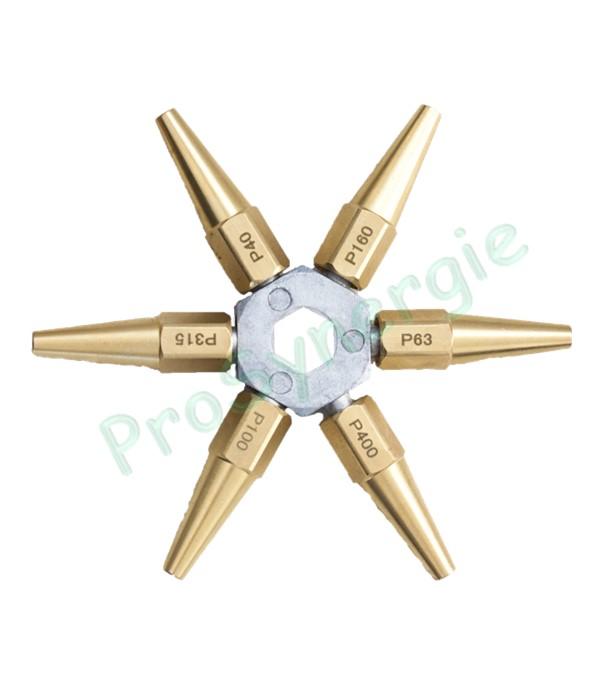

Épaisseurs à souder

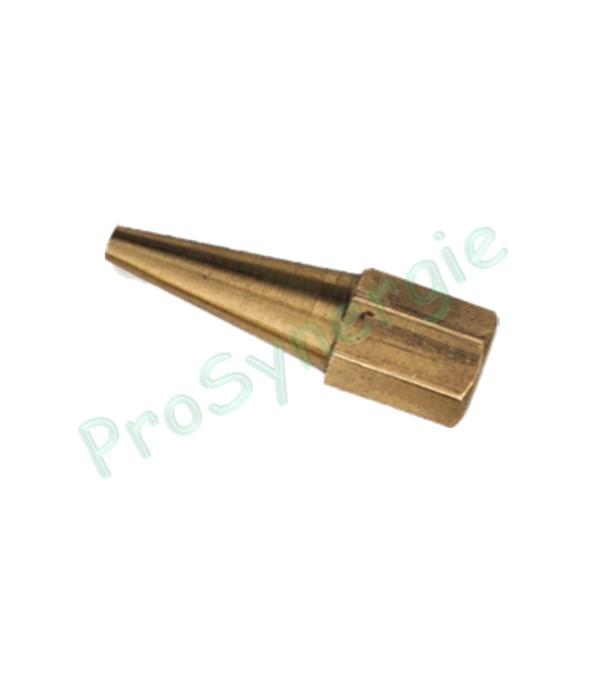

Le choix du litrage du bec va être déterminé par le type de joint et l’épaisseur du métal. Il est nécessaire en moyenne d’utiliser 100 litres/heure de gaz par mm d’épaisseur d’acier.
Exemples: 0,6 mm d’épaisseur = bec de 63 L
- 1,5 mm d’épaisseur = bec de 160 L
- 3 mm d’épaisseur = bec de 315 L
