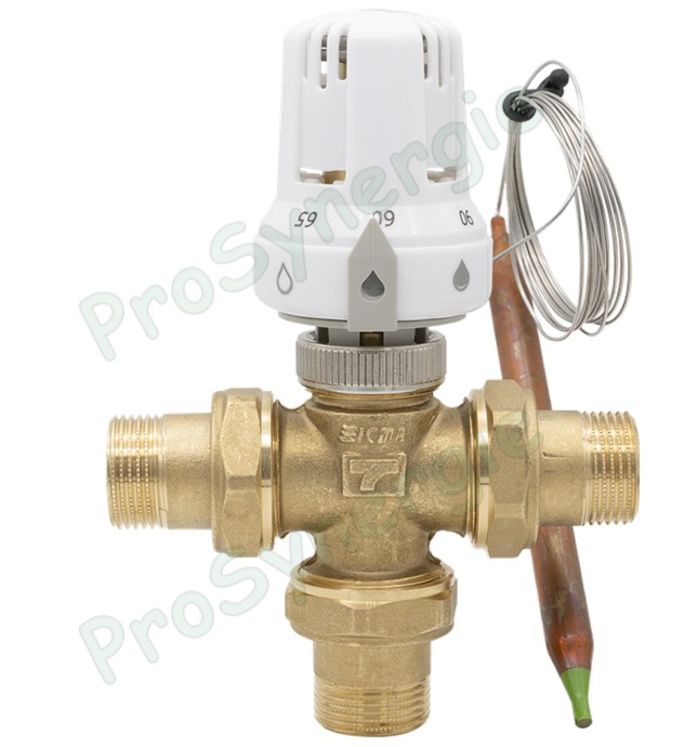

Il permet de mélanger deux fluides en vue d'obtenir un troisième à température intermédiaire maitrisée, dans une plage de réglage de 60 à 90°C.
Cette vanne dispose d'un sonde qui peut se positionner en contact, soit dans un doigts en immersion dans le fluide à mesurer, soit en applique sur la canalisation.
Données techniques
Matière
La vanne 301 couplée à la tête thermostatique Art. 997 est utilisée comme vanne mélangeuse avec gamme de mélange à haute température. L’ensemble des deux produits est codé Art. 324.
| Art. | Référence | A (mm) | B (mm) | C (mm) | D (mm) | E | F (mm) | G (mm) | H | I (mm) |
| 324 | 82324AD05 | 161,7 | 118 | 60,5 | 52,5 | G 1/2" | 40,5 | 37 | CH. 37 | 157 |
| 324 | 82324AE05 | 160,0 | 115 | 59,0 | 52,5 | G 3/4" | 40,5 | 37 | CH. 37 | 157 |
| 324 | 82324AF05 | 167,5 | 130 | 66,5 | 52,5 | G 1" | 40,5 | 37 | CH. 37 | 157 |
