Volet de surpession d´air - Volets anti-retour - Type AVF/ANF/ATO 75
Marque : Aldes
Référence : ALD11051726
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Gamme Complémentaire
- Toutes dimensions jusqu’à 1000 x 1000 (nous consulter).
- Version munie de contre-poids réglables pour ajuster la pression d’ouverture ou de fermeture (nous consulter).
- Finition peinture selon carte RAL (nous consulter).

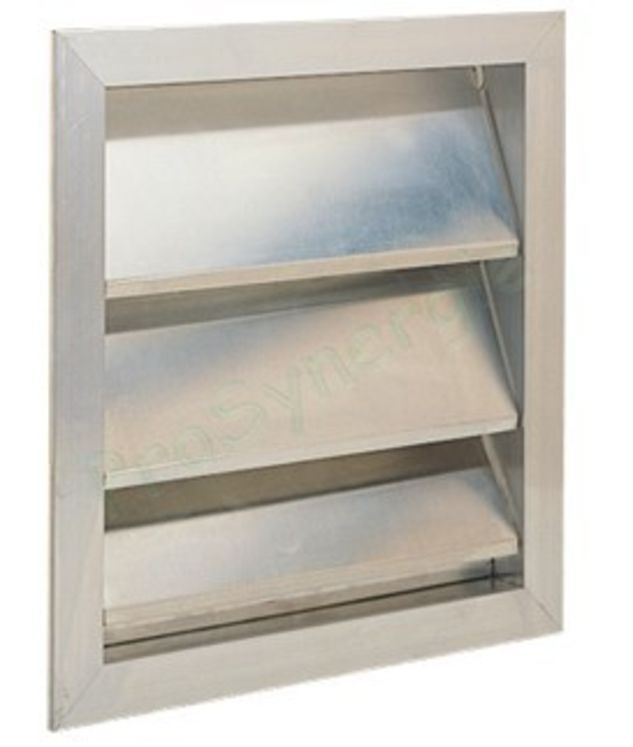

Description
- Cadre en aluminium extrudé, ailettes en tôle d’aluminium.
- Cadre : finition aluminium anodisé, teinte naturelle satinée.
- Ailettes : finition aluminium brut.
- Fixation apparente par vis dans l’encadrement.
Domaine d'application
- Volets anti-retour. Surpression ou dépression d’un local en ventilation ou conditionnement d’air.
- Positionnement mural à l’intérieur (AVF 75 - ANF 75).
- Positionnement en gaine dans un réseau (ATO 75).
Débits de confort pour Vk < 3 m/s et DP < 25 Pa.
| Dimensions L x H (mm) | Débit (m3/h) |
| 300 x 200 | 550 |
| 400 x 200 | 700 |
| 300 x 300 | 750 |
| 400 x 400 | 1500 |
| 600 x 400 | 2300 |
| 800 x 400 | 2600 |
| 500 x 500 | 3000 |
| 800 x 500 | 4900 |
| 1000 x 500 | 5600 |
