VIK (moyen et gros débit - ot° filtration)
Marque : Aldes
Référence : ALD11028035
Article remplacé
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Extraction / insufflation d'air, jusqu'à 12000 m3/h.
• Moyens et gros locaux tertiaires.
• Réglage du débit.
MISE EN OEUVRE
• Intérieure / extérieure.
• Neuf / rénovation.

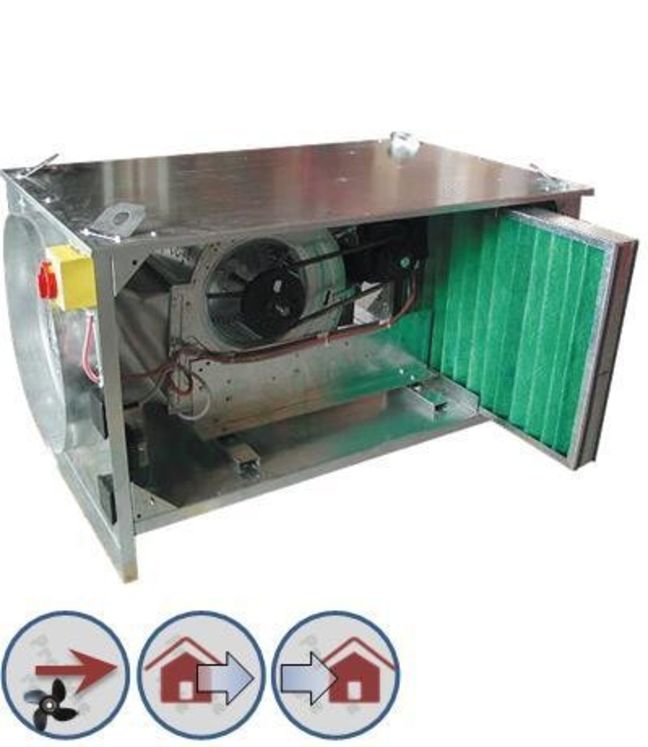

DESCRIPTION
• Caisson en tôle avec piquages circulaires en ligne.
• Ventilateur à action monté sur rails à glissière et désolidarisé du caisson par plots anti-vibratiles.
• Entraînement poulie-courroie, avec poulie motrice réglable (réglage de la vitesse du ventilateur).
• Rail filtre intérieur (filtre G4 ou F5 en option).
ENCOMBREMENT - POIDS
| Type | L (mm) | P (mm) | H (mm) | E (mm) | P1 (mm) | H1 (mm) | E1 (mm) | Ø N (mm) | Poids (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| VIK 4000 | 1161 | 737 | 675 | 1131 | 304 | 387 | 600 | 500 | 77 |
| VIK 5000 | 1161 | 737 | 675 | 1131 | 304 | 387 | 600 | 500 | 80 |
| VIK 7000 | 1406 | 941 | 943 | 1378 | 471 | 522 | 717 | 630 | 121 |
| VIK 8500 | 1406 | 941 | 943 | 1378 | 471 | 522 | 717 | 630 | 127 |
| VIK 12000 | 1406 | 941 | 943 | 1378 | 471 | 522 | 717 | 630 | 150 |
MANCHETTES SOUPLES M0
| Type | Aspiration Ø (mm) | Refoulement Ø (mm) |
|---|---|---|
| VIK 4000 - 5000 | 500 | 500 |
| VIK 7000 - 8500 - 12000 | 630 | 630 |
CARACTERISTIQUES ELECTRIQUES
| Type | Puis. nom. moteur (kW) | Nb de pôles | Puis. conso. maxi (W) | I. maxi conso. (A) |
|---|---|---|---|---|
| VIK 4000 - 1V | 1,1 | 4 | 1400 | 2,7 |
| VIK 5000 - 1V | 1,5 | 4 | 2400 | 4,5 |
| VIK 7000 - 1V | 1,8 | 4 | 2800 | 5 |
| VIK 8500 - 1V | 3 | 4 | 4800 | 8 |
| VIK 12000 - 1V | 4 | 4 | 6020 | 10,7 |
| VIK 4000 - 2V | 1,1 / 0,18 | 4/8 | 1500 | 2,8 / 1,0 |
| VIK 5000 - 2V | 1,5 / 0,25 | 4/8 | 2600 | 4,5 / 1,7 |
| VIK 7000 - 2V | 2,2 / 0,37 | 4/8 | 3500 | 5,5 / 2,2 |
| VIK 8500 - 2V | 3,0 / 0,55 | 4/8 | 4800 | 8 / 3,0 |
| VIK 12000 - 2V | 4,0 / 0,75 | 4/8 | 6020 | 10,7 / 3,7 |
