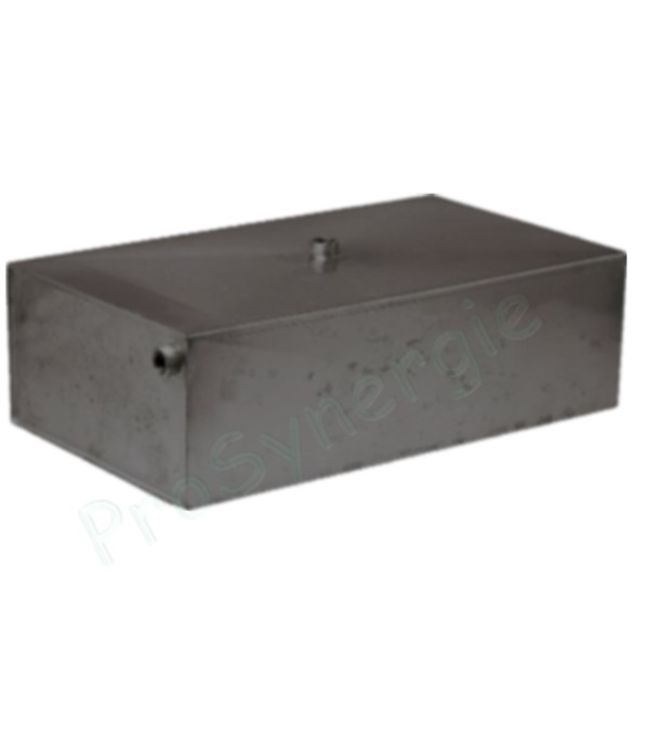

Vases d´expansion ouverts Acier galvanisé rectangulaires
Marque : THERMADOR
Référence : THEVGR050
Vase ouvert pour installation chauffage au bois sans vanne de sécurité thermique et à circuit ouvert (pas sous pression). Alimentation directe de la chaudière au vase sans organe de coupure.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Fonction
Le vase d'expansion ouvert absorbe les variations du volume d'eau dues aux changements de température dans les installations de chauffage à combustible solide.
Construction
Acier galvanisé
3 embouts 1" taraudés
Pose
Le raccordement doit se faire directement au départ chaudière, sans organe de réglage ou de fermeture entre la chaudière et le vase, au point le plus haut de l'installation.
Pose obligatoire de soupapes de sécurité.
Détermination
Tableau indicatif pour une détermination rapide du vase.
| En fonction du volume en eau de l’installation | Vases | En fonction de la puissance calorifique | Vases |
| Jusqu’à 440 litres | 20/22 l. | Jusqu’à 27000 Kcal. | 20/22 l. |
| Jusqu’à 660 litres | 30/33 l. | Jusqu’à 41000 Kcal. | 30/33 l. |
| Jusqu’à 900 litres | 45/50 l. | Jusqu’à 55000 Kcal. | 45/50 l. |
Cotes
| Vol. (l.) | DN | H | l | L | Poids(Kg) |
| 20 | 1" x 3 | 160 | 260 | 500 | 7,4 |
| 30 | 1" x 3 | 150 | 380 | 550 | 12,0 |
| 50 | 1" x 3 | 250 | 380 | 550 | 12,8 |
Informations données à titre indicatif et sous réserve de modifications éventuelles
