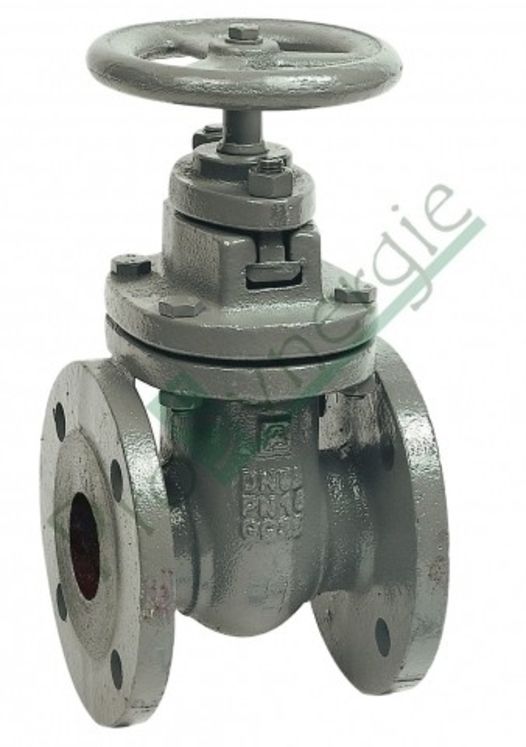

Corps Fonte EN GJL250 - Opercule Fonte EN GJL250 - Siège laiton - Presse étoupe Graphite
Tige et volants non montants tournants - Tige à vis intérieure - A brides R.F. ISO PN10 -
Commande par volant fonte
| Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) | Plan 2D dwg |
|---|---|---|---|---|---|---|---|
| 150040 | 40 | ISO PN10 | 10 | -10 | 90 | 140 |  |
| 150050 | 50 | ISO PN10 | 10 | -10 | 90 | 150 | |
| 150065 | 65 | ISO PN10 | 10 | -10 | 90 | 170 | |
| 150080 | 80 | ISO PN10 | 10 | -10 | 90 | 180 | |
| 150100 | 100 | ISO PN10 | 10 | -10 | 90 | 190 | |
| 150125 | 125 | ISO PN10 | 10 | -10 | 90 | 200 | |
| 150150 | 150 | ISO PN10 | 10 | -10 | 90 | 210 | |
| 150200 | 200 | ISO PN10 | 6 | -10 | 90 | 230 | |
| 150250 | 250 | ISO PN10 | 6 | -10 | 90 | 250 | |
| 150300 | 300 | ISO PN10 | 6 | -10 | 90 | 270 |
