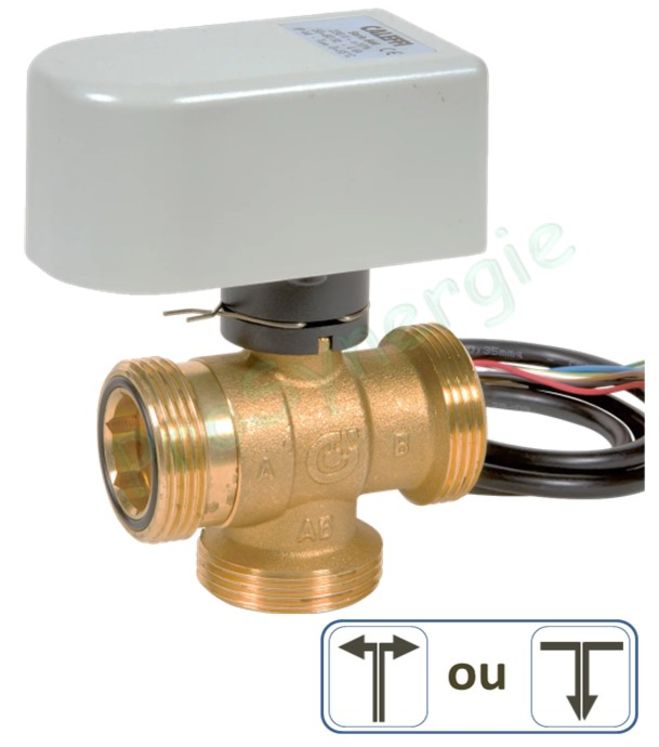

Vanne directionnelle à sphère 3 voies - 230V - Moteur 3 points
Marque : CALEFFI
Référence : THEVDC3V33M
La vanne directionnelle à sphère permet de dériver automatiquement un fluide dans les installations de chauffage, de climatisation ou les circuits sanitaires.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Caractéristiques techniques
- Matériaux : polycarbonate auto-extingible
- Moteur synchrone
- Indice de protection : IP40 axe de commande horizontale / IP44 axe de commande verticale (moteur en haut)
- Alimentation électrique : 230V (+/- 10%) 50 / 60 Hz
- Puissance absorbée : 4VA
- Pouvoir de coupure du contact auxiliaire : 0,8A (230V)
- Temps de manœuvre : 40 s
- Plage de température ambiante : 0 / 55°C
- Couple de manoeuvre : 8 Nm
- Cable d'alimentation : 1 m
Caractéristiques fonctionnelles
Le servomoteur peut être utilisé en fonctionnement
- ON/OFF
- modulant avec un régulateur 3 points
- Rotation de 90°
Le moteur est équipé de capteurs de fin de course qui coupent l'alimentation électrique quand les positions d'ouverture/fermeture sont atteintes.
Le contact auxilliaire se ferme lorsque la vanne a effectué 80% de sa course.
Pose de la vanne comme vanne déviatriceschéma A : le fluide va de AB vers A ou vers B Le sens contraire est possible :schéma B : le fluide arrive de A ou B vers AB
Cotes
| A | B | D | E | F | G | H | |
| VDC3V26M | Ø ac. | 60 | 60 | 95 | 88 | 55 | 37 |
| VDC3V33M | Ø ac. | 78 | 60 | 95 | 91 | 55 | 47 |
| Vanne 1" | C | I |
| Avec raccords 26/15 | 112 | 57 |
| Avec raccords 26/20 | 117 | 59 |
| Avec raccords 26/26 | 126 | 62 |
| Vanne 1" 1/4 | ||
| Avec raccords 33/20 | 150 | 72 |
| Avec raccords 33/26 | 160 | 78 |
