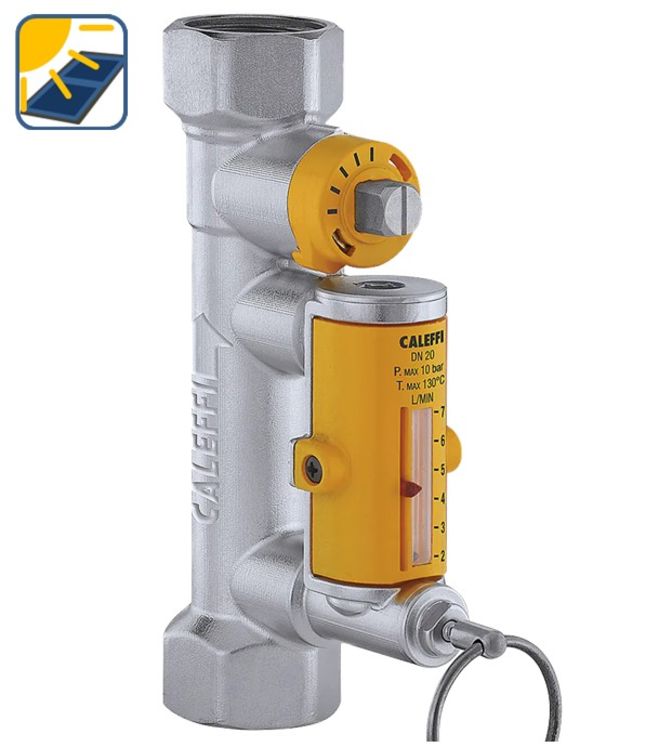

Vanne d´équilibrage manuel à lecture directe du débit pour installation solaire - Série 258
Fonction
La vanne d'équilibrage assure un réglage précis du débit du fluide alimentant les circuits d'une installation de chauffage, de climatisation et de distribution d'eau chaude sanitaire.Cette version spécifique est équipée d'une manette de réglage et d'un débitmètre, accompagné d'un système de lecture by-pass intégrant une bille de liaison magnétique. Cela permet une lecture instantanée du débit sur le cylindre gradué.
Elle peut accepter des débits allant jusqu'à 200 litres par minute et peut être installée verticalement, horizontalement ou de manière oblique.
Description
Gamme
| Référence | Code fabricant | Débit | A | B | C | D | Poids (kg) |
| THE258503 | 258503 | Débit 2 à 7 litres/min | 3/4' | 83,5 | 45,5 | 145 | 0,74 |
| THE258523 | 258523 | Débit 3 à 10 litres/min | 3/4' | 83,5 | 45,5 | 145 | 0,74 |
| THE258533 | 258533 | Débit 7 à 28 litres/min | 3/4' | 83,5 | 45,5 | 145 | 0,74 |
| THE258603 | 258603 | Débit 10 à 40 litres/min | 1' | 85 | 47 | 158 | 0,96 |
Principe de fonctionnement
(Voir image pour les repères)
La vanne d’équilibrage est un dispositif hydraulique servant à régler le débit du fluide qui la traverse.
Le réglage se fait par le biais d’un obturateur à sphère (1) manœuvré par un axe de commande (2) alors que le débit est indiqué par un débitmètre (3) monté en by-pass sur la vanne et qui n’est pas irrigué durant le fonctionnement normal.
La valeur du débit est indiquée par une bille en métal (4) qui se déplace dans un tube transparent (5) à côté duquel se trouve une échelle graduée (6).
