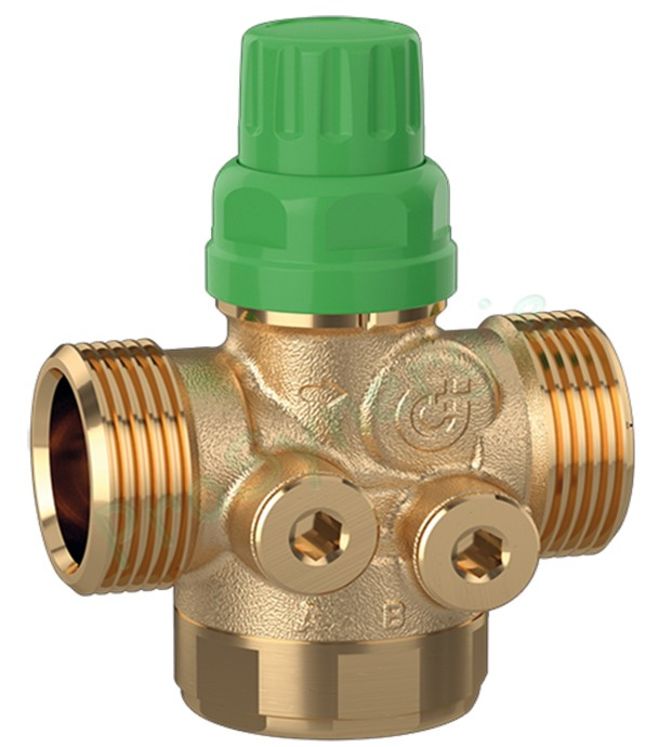

Vanne d´équilibrage et de régulation indépendante de la pression - Série 145

Envoyer à un ami
Une question ?
Marque : CALEFFI
Référence : THE145444H80
CALEFFI
Vanne de régulation et d'équilibrage FLOWMATIC
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus
pdf Fiche technique Vanne FLOWMATIC Série 145

Fonction

La vanne de régulation et d'équilibrage automatique indépendante de la pression est un dispositif composé d'un stabilisateur automatique de débit et d'une vanne de régulation manuelle ou motorisée. Elle permet de maintenir un débit constant et de la réguler quelles que soient les variations des conditions de pression différentielle du circuit sur lequel elle est installée.

Description

Cette vanne assure l'équilibrage automatique du circuit sur lequel elle est posée et la régulation du débit aux émetteurs.

Le stabilisateur de débit est intégré, un préréglage de 10 à 100% du débit nominal est prévu sur la vanne.

Elle est pilotable par une tête électrothermique pour un contrôle ON/OFF ou par un moteur proportionnel 0/10 V.

Gamme

Encombrement avec moteur Série 6565
Référence Code fabricant Débit Prise de pression A B C C* D E F F* G** Poids (kg)
THE145434H20 145434 H20 Plage de débit 0,02 / 0,20 m3/h Non 1/2' 70 81 91 25 26 117 127 76 0,6
THE145444H40 145444 H40 Plage de débit 0,08 / 0,40 m3/h Non 3/4' 70 81 91 25 26 117 127 76 0,6
THE145444H80 145444 H80 Plage de débit 0,08 / 0,80 m3/h Non 3/4' 70 81 91 25 26 117 127 76 0,6
THE1455541H2 145554 H20 Plage de débit 0,12 / 1,20 m3/h Non 1' 72 81 91 25 26 117 127 76 0,62
THE145554H20 145554 H40 Plage de débit 0,02 / 0,20 m3/h Non 1' 72 81 91 25 26 117 127 76 0,62
THE145554H40 145554 H80 Plage de débit 0,08 / 0,40 m3/h Non 1' 72 81 91 25 26 117 127 76 0,62
THE145554H80 145554 1H2 Plage de débit 0,08 / 0,80 m3/h Non 1' 72 81 91 25 26 117 127 76 0,62
THE1456641H8 145664 1H8 Plage de débit 0,18 / 1,80 m3/h Non 1'1/4 90 85 95 30 36 136 146 86 1,14
THE1456643H0 145664 3H0 Plage de débit 0,30 / 3,00 m3/h Non 1'1/4 90 85 95 30 36 136 146 86 1,14
THE1456643H7 145664 3H7 Plage de débit 0,37 / 3,70 m3/h Non 1'1/4 90 85 95 30 36 136 146 86 1,14
THE145437H20 145437 H20 Plage de débit 0,02 / 0,20 m3/h Oui 1/2' 70 81 91 25 26 117 127 76 0,6
THE145447H20 145447 H20 Plage de débit 0,08 / 0,40 m3/h Oui 3/4' 70 81 91 25 26 117 127 76 0,6
THE145447H40 145447 H40 Plage de débit 0,08 / 0,40 m3/h Oui 3/4' 70 81 91 25 26 117 127 76 0,6
THE145447H80 145447 H80 Plage de débit 0,08 / 0,80 m3/h Oui 3/4' 70 81 91 25 26 117 127 76 0,6
THE1455571H2 145557 1H2 Plage de débit 0,12 / 1,20 m3/h Oui 1' 72 81 91 25 26 117 127 76 0,62
THE145557H20 145557 H20 Plage de débit 0,02 / 0,20 m3/h Oui 1' 72 81 91 25 26 117 127 76 0,62
THE145557H40 145557 H40 Plage de débit 0,08 / 0,40 m3/h Oui 1' 72 81 91 25 26 117 127 76 0,62
THE145557H80 145557 H80 Plage de débit 0,08 / 0,80 m3/h Oui 1' 72 81 91 25 26 117 127 76 0,62
THE1456671H8 145667 1H8 Plage de débit 0,18 / 1,80 m3/h Oui 1'1/4 90 85 95 30 36 136 146 86 1,14
THE1456673H0 145667 3H0 Plage de débit 0,30 / 3,00 m3/h Oui 1'1/4 90 85 95 30 36 136 146 86 1,14
THE1456673H7 145667 3H7 Plage de débit 0,37 / 3,70 m3/h Oui 1'1/4 90 85 95 30 36 136 146 86 1,14

Encombrement avec moteur Série 1450
Référence Code fabricant Débit Prise de pression A B C C* D E F F* G** Poids (kg)
THE145434H20 145434 H20 Plage de débit 0,02 / 0,20 m3/h Non 1/2' 70 59 96 25 26 95 132 76 0,6
THE145444H40 145444 H40 Plage de débit 0,08 / 0,40 m3/h Non 3/4' 70 59 96 25 26 95 132 76 0,6
THE145444H80 145444 H80 Plage de débit 0,08 / 0,80 m3/h Non 3/4' 70 59 96 25 26 95 132 76 0,6
THE1455541H2 145554 H20 Plage de débit 0,12 / 1,20 m3/h Non 1' 72 59 96 25 26 95 132 76 0,62
THE145554H20 145554 H40 Plage de débit 0,02 / 0,20 m3/h Non 1' 72 59 96 25 26 95 132 76 0,62
THE145554H40 145554 H80 Plage de débit 0,08 / 0,40 m3/h Non 1' 72 59 96 25 26 95 132 76 0,62
THE145554H80 145554 1H2 Plage de débit 0,08 / 0,80 m3/h Non 1' 72 59 96 25 26 95 132 76 0,62
THE1456641H8 145664 1H8 Plage de débit 0,18 / 1,80 m3/h Non 1'1/4 90 63 100 30 36 114 151 86 1,14
THE1456643H0 145664 3H0 Plage de débit 0,30 / 3,00 m3/h Non 1'1/4 90 63 100 30 36 114 151 86 1,14
THE1456643H7 145664 3H7 Plage de débit 0,37 / 3,70 m3/h Non 1'1/4 90 63 100 30 36 114 151 86 1,14
THE145437H20 145437 H20 Plage de débit 0,02 / 0,20 m3/h Oui 1/2' 70 59 96 25 26 95 132 76 0,6
THE145447H20 145447 H20 Plage de débit 0,08 / 0,40 m3/h Oui 3/4' 70 59 96 25 26 95 132 76 0,6
THE145447H40 145447 H40 Plage de débit 0,08 / 0,40 m3/h Oui 3/4' 70 59 96 25 26 95 132 76 0,6
THE145447H80 145447 H80 Plage de débit 0,08 / 0,80 m3/h Oui 3/4' 70 59 96 25 26 95 132 76 0,6
THE1455571H2 145557 1H2 Plage de débit 0,12 / 1,20 m3/h Oui 1' 72 59 96 25 26 95 132 76 0,62
THE145557H20 145557 H20 Plage de débit 0,02 / 0,20 m3/h Oui 1' 72 59 96 25 26 95 132 76 0,62
THE145557H40 145557 H40 Plage de débit 0,08 / 0,40 m3/h Oui 1' 72 59 96 25 26 95 132 76 0,62
THE145557H80 145557 H80 Plage de débit 0,08 / 0,80 m3/h Oui 1' 72 59 96 25 26 95 132 76 0,62
THE1456671H8 145667 1H8 Plage de débit 0,18 / 1,80 m3/h Oui 1'1/4 90 63 100 30 36 114 151 86 1,14
THE1456673H0 145667 3H0 Plage de débit 0,30 / 3,00 m3/h Oui 1'1/4 90 63 100 30 36 114 151 86 1,14
THE1456673H7 145667 3H7 Plage de débit 0,37 / 3,70 m3/h Oui 1'1/4 90 63 100 30 36 114 151 86 1,14

Principe de fonctionnement

Matériaux en laiton antidézincification et acier inoxydable

Le corps de vanne et le mécanisme sont en laiton antidézincification, les ressorts, l'axe de commande et le piston sont en acier inoxydable.

Ces matériaux préviennent la corrosion, garantissent la précision, les performances fiables dans le temps et une utilisation compatible avec du glycol, parfois utilisé dans les circuits de climatisation.

Obturateur en EPDM

L’obturateur en EPDM assure une parfaite étanchéité en cas de fermeture complète de la vanne d’arrêt du circuit.

Dispositif compact et facile à manipuler

La vanne est de taille réduite, compacte et facile à installer.

La poignée de protection est facilement amovible à la main pour permettre d'ouvrir ou de fermer la vanne. Un servomoteur ou une tête électrothermique peut se monter en lieu et place de cette poignée.
