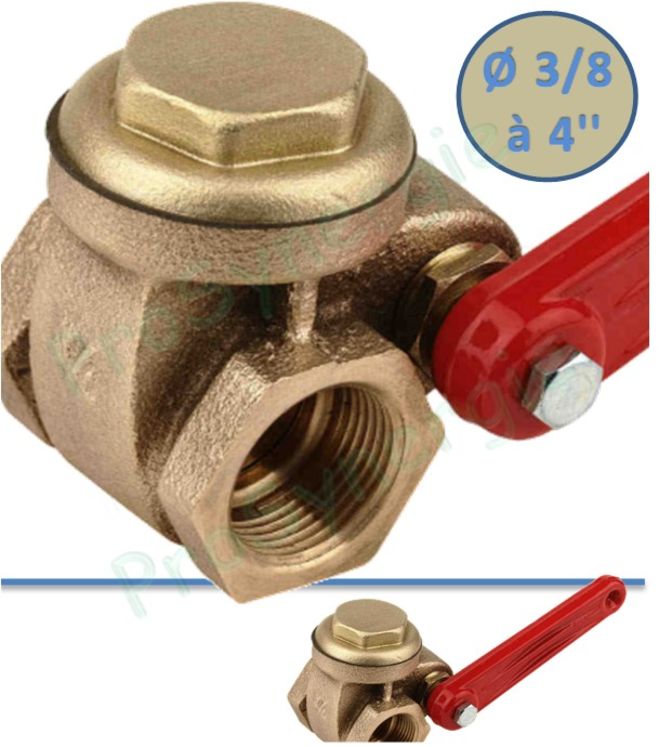

Vanne bronze passage intégral fermeture rapide à double opercule (police sécurité fioul) monobloc FF

1
avis
Envoyer à un ami
Une question ?
Marque : Airaga
Référence : SFE140003
Airaga
Vanne police à double opercule permettant la coupure d'une canalisation alimentation de fioul d'une chaufferie.
En stock
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus
pdf Fiche technique Vannes à double opercule

Description

  • Dimensions : DN 3/8' à 4'
  • Raccordement : Femelle - Femelle BSP (selon la norme UNI ISO 228/1)
  • Température Mini : - 10°C
  • Température Maxi : + 110°C
  • Pression Maxi admissible Ps :
    • 16 Bars jusqu’au DN 2'
    • 13 Bars jusqu’au DN 3'
    • 10 bars au delà
  • Caractéristiques :
    • Double opercule
    • Passage intégral
    • Fermeture rapide
  • Matière :
    • Corps Bronze
    • Opercule et chapeau Laiton titré CW617N
    • Joint d’axe PTFE
    • Joint de chapeau en Fibres
    • Étanchéité Métal - Métal
  • Fluides courants compatibles (Ne convient pas pour les réseaux incendie)
  • Normalisation : Directive 2014/68/UE : produits exclus (article 1, § 2b)

Code article Diamètre Coefficient de débit Kvs
(m3/h)		 Raccordement Diamètre de passage (mm) Pression Nominale (bar) Température Mini (°C) Température Maxi (°C)
140003 3/8" 10 BSP 15 16 -10 110
140004 1/2" 17 BSP 15 16 -10 110
140005 3/4" 41 BSP 20 16 -10 110
140006 1" 68 BSP 25 16 -10 110
140007 1"1/4 123 BSP 32 16 -10 110
140008 1"1/2 198 BSP 37 16 -10 110
140009 2" 290 BSP 47 16 -10 110
140010 2"1/2 520 BSP 58 13 -10 110
140011 3" 850 BSP 72 13 -10 110
140012 4" 1350 BSP 92 10 -10 110

DN (ø) 3/8"(15) 1/2"(15) 3/4"(20) 1"(25) 1"1/4(32) 1"1/2(37) 2"(47) 2"1/2(58) 3"(72) 4"(92)
L 44 46 51 57 61 67 77 86 91 102
B 40 40 48 55 62 68 81 108 121 148
F 11 13 14 16 17 19 20 20 21 24
CH 24 27 35 41 51 57 69 87 99 125
A 80 80 100 100 120 136 165 205 205 255
Poids (Kg) 0,37 0,37 0,56 0,77 1 1,42 1,9 3,4 4,3 7,54
