La vanne d'équilibrage permet de régler avec précision le débit alimentant les éléments d'une installation de chauffage ou de climatisation.
Un équilibrage bien réalisé est indispensable pour obtenir le fonctionnement optimal de l'installation, comme prévu par son concepteur.
Le meilleur rapport confort & consommation d'énergie dépend de la qualité de l'équilibrage
| Référence | Code fabricant | Débit | A | B | C | D | Poids (kg) |
| THE132402 | 132402 | Débit 2 à 7 litres/min | 1/2' | 83,5 | 45,5 | 145 | 0,8 |
| THE132512 | 132512 | Débit 5 à 13 litres/min | 3/4' | 83,5 | 45,5 | 145 | 0,74 |
| THE132522 | 132522 | Débit 7 à 28 litres/min | 3/4' | 83,5 | 45,5 | 145 | 0,74 |
| THE132602 | 132602 | Débit 10 à 40 litres/min | 1' | 85 | 47 | 158 | 0,96 |
| THE132702 | 132702 | Débit 20 à 70 litres/min | 1'1/4 | 88 | 50 | 163,5 | 1,19 |
| THE132802 | 132802 | Débit 30 à 120 litres/min | 1'1/2 | 91 | 56,5 | 171 | 1,47 |
| THE132902 | 132902 | Débit 50 à 200 litres/min | 2' | 96,5 | 62 | 177 | 2 |
(Voir image pour les repères)

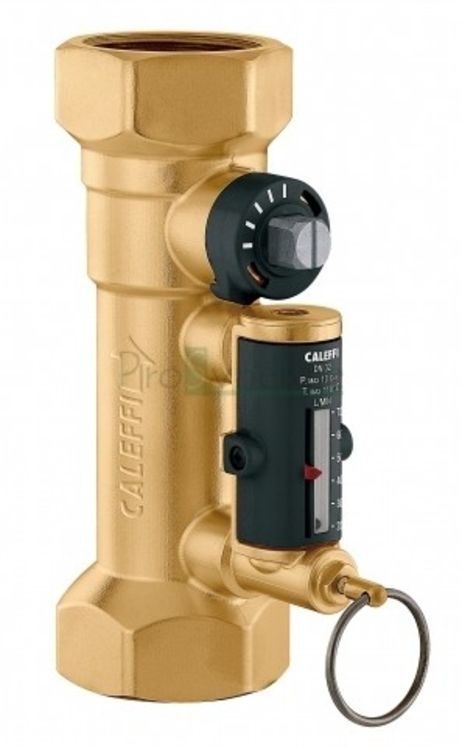

La vanne d’équilibrage est un dispositif hydraulique servant à régler le débit du fluide qui la traverse.
Le réglage se fait par le biais d’un obturateur à sphère (1) manœuvré par un axe de commande (2) alors que le débit est indiqué par un débitmètre (3) monté en by-pass sur la vanne et qui n’est pas irrigué durant le fonctionnement normal.
La valeur du débit est indiquée par une bille en métal (4) qui se déplace dans un tube transparent (5) à côté duquel se trouve une échelle graduée (6).
