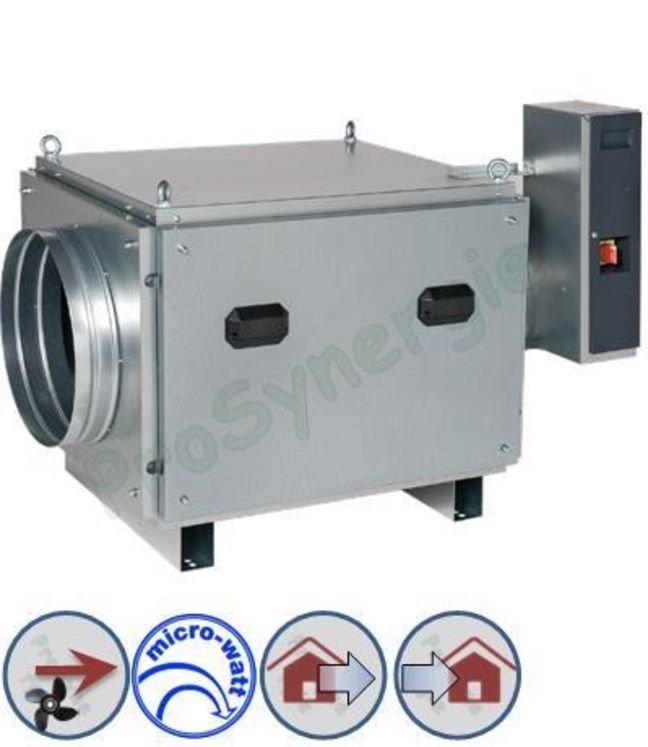

TVEC GII micro watt monophasé (grand débit & options)
Marque : Aldes
Référence : SITE006203
Ventilateur d'extraction pour système VMC mono
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
DOMAINE D'APPLICATION
• Extraction ou insufflation d'air avec pré-traitement de l'air.
MISE EN OEUVRE
• Horizontale.
• Locaux techniques / terrasse.
• Intérieure / extérieure.
DESCRIPTION
• Caisson galvanisé avec 3 arrangements possibles livré avec un boîtier électronique à visser sur site, pré-câblé et pré-programmé en usine, potentiomètre de réglage inclus.
• Pieds réglables pour adaptation tous types de sols.
• Ventilateur à action double oüie monté sur rails à glissière et désolidarisé du caisson par plots anti-vibratiles.
• Inter de proximité monté en standard.
• Commande déportée disponibe
ENCOMBREMENT - POIDS
| Type | L (mm) | P (mm) | P1 (mm) | H (mm) | H1 (mm) | E (mm) | Ø N (mm) | Poids (Kg) |
|---|---|---|---|---|---|---|---|---|
| TVEC 1 | 983 | 813 | 650 | 710 | 465 | 707 | 500 | 110/130 |
| TVEC 2 | 1099 | 1099 | 940 | 770 | 495 | 828 | 630 | 150/180 |
| TVEC 3 | 1398 | 1398 | 1239 | 1144 | 682 | 1122 | 800 | 235/285 |
| Boîtier élec | 161 | 231 | 591 | 15 |
CARACTERISTIQUES ELECTRIQUES
| Type | Motor. | Ø roue (mm) | Nb pôles | Puis. nom. (kW) | Int. maxi conso. (A) | Puis. maxi conso. (W) |
|---|---|---|---|---|---|---|
| TVEC 1 | A1 micro-watt | 270 | 4 | 0,55 | 6 | 900 |
| TVEC 1 | B1 micro-watt | 270 | 4 | 1,1 | 8 | 1250 |
| TVEC 1 | C1 micro-watt | 270 | 4 | 1,5 | 12 | 2000 |
| TVEC 1 | D1 micro-watt | 270 | 4 | 1,8 | 16 | 2500 |
| TVEC 2 | A1 micro-watt | 320 | 4 | 0,75 | 8 | 1200 |
| TVEC 2 | B1 micro-watt | 320 | 4 | 1,1 | 11 | 1800 |
| TVEC 2 | C1 micro-watt | 320 | 4 | 1,8 | 17 | 2900 |
| TVEC 2 | D1 micro-watt | 320 | 4 | 3 | 9 | 4450 |
| TVEC 3 | A1 micro-watt | 450 | 4 | 2,2 | 8 | 4300 |
| TVEC 3 | B1 micro-watt | 450 | 4 | 4 | 12 | 6500 |
