Tubes PVC d´évacuation d´eaux usées acoustiques - hélicoïdal Chutunic (unitaire) et Chutaphone (séparatif) - Nicoll Ø100 et 50mm
Avec sa double proposition d’évacuation acoustique unitaire ou séparative des eaux usées, Nicoll apporte deux solutions éprouvées et certifiées pour réduire les nuisances sonores dans tous types de bâtiments.
Les systèmes Chutunic® (évacuation unitaire) et Chutaphone® (évacuation séparative) combinent haute performance hydraulique et conformité avec la Nouvelle Réglementation Acoustique.
- Performances acoustiques mesurées par le laboratoire indépendant du CSTB.
- Le système Chutaphone® NICOLL bénéficie de l'ATEC 14.1/13-1934_V2. Cet ATEC valide également la configuration Chute Unique réalisée au moyen du tube Chutunic® bénéficiant de l'ATEC 14/16-2248.
- La très large gamme de culottes répond à toutes les configurations de chantiers.
Performance
- Excellent niveau d’insonorisation.
- Compacité des tubes et culottes minimisant l’encombrement requis en gaine technique.
- Haut niveau de sécurité incendie : certifié NFMe.
- Polyvalence et modularité des culottes : utilisables en séparatif comme en unitaire, étudiées pour maximiser les possibilités de branchement.
- Totalement modulaire, la culotte Maxicompact est la moins encombrante du marché.
- Le coude acoustique a été primé en 2015.
Installation
Manchon de dilatation incorporé aux culottes :
- simplifie la pose,
- sécurise le travail de l’installateur.
Le raccordement collé des canalisations à la culotte
Maxicompact garantit la qualité de l’installation et permet une installation en gaines inaccessibles.
Système acoustique unitaire
L'ensemble des appareils est évacué sur une même chute.Le système doit bénéficier d'un Avis Technique, unique garantie de l'absence de désiphonage et d'odeurs.
ATEC N° 14/12-1746* V1
Système acoustique séparatif
Conformément au NF DTU 60.1, les WC sont évacués sur une chute Eaux Vannes (EV), et les autres appareils sanitaires sont évacués sur une seconde chute Eaux Usées (EU).
Le système CHUTUNIC® s'attaque au bruit
Les bruits dans les canalisations font partie des bruits d’équipement source de nuisance sonore dans les bâtiments.
Les composants des systèmes acoustiques Nicoll s'attaquent aux sources des vibrations sonores.
- Bride masse lourde : elle absorbe les vibrations sources de bruit aérien et solidien.

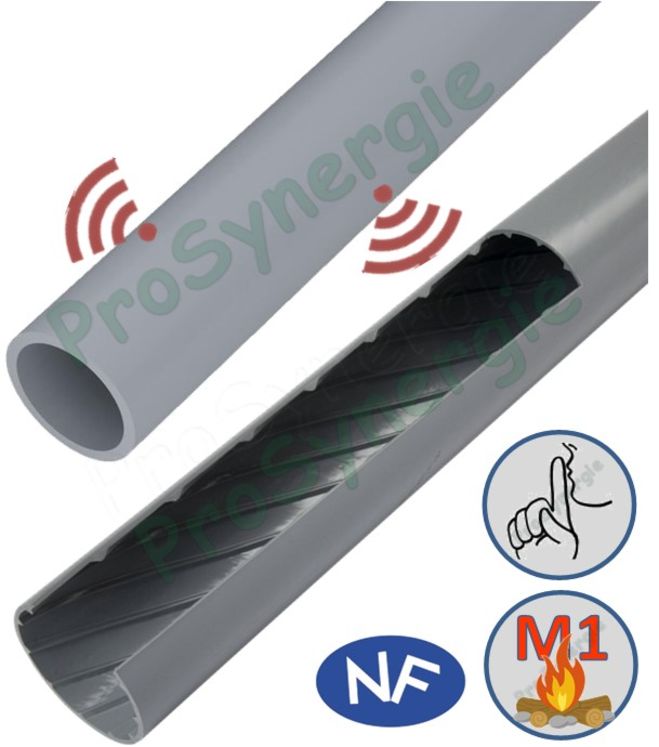

- Tube hélicoïdal Chutunic® : les nervures spiralées ralentissent l’écoulement de l’eau, réduisant ainsi les bruits d’impact.
- Culotte acoustique MAXICOMPACT : une seule culotte qui répond à tous les cas de figure, et limite les bruits d'impacts dans les embranchements
- Tube lisse Chutaphone® : il est extrudé dans un PVC NFMe formulé spécifiquement pour optimiser les performances acoustiques.
- Collier acoustique : il permet une réduction du bruit solidien.
- Coude acoustique : il est doté d’une membrane élastomère qui amortit l’énergie de l’impact de l’eau.
