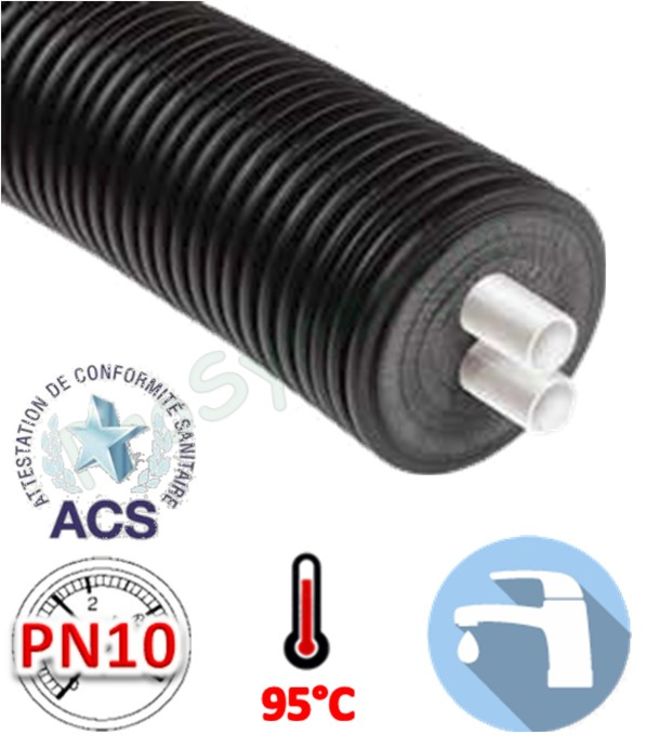

Tube double flexible pré-isolé (à enterrer) Sanitaire TERRAFLEX Aqua PN10 - Ø 20 à 50mm (DN15 à 40)
Canalisation double sanitaire
Système de canalisation pré-isolée, très flexible,comportant le tube d'alimentation principale et le recyclage dans la même gaine extérieure, principalement utilisé pour le transport de l'eau chaude sanitaire, de l'eau potable ou d'autres fluides dans des réseaux enterrés.
Le tube caloporteur est fabriqué en polyéthylène réticulé PER-a coloré en blanc.
L'isolation thermique se compose de plusieurs couches de mousse en Polyéthylène réticulé microcellulaire avec une structure alvéolaire fermée, totalement étanche à l'eau. Cette isolation se caractérise par sa durabilité, sa valeur d'isolation constante dans le temps, et son élasticité permanente maximisant et maintenant l'épaisseur des couches d'isolant, même après plusieurs cintrages.
La gaine extérieure en PE-HD à double paroi ondulée protège le système de canalisations pré-isolées des chocs et des infiltrations d'eau et ceci en conservant au système une flexibilité maximale.
Tube caloporteur PER-aÈ
| Gaine extérieure | Tube caloporteur PER-a | Rayon de cintrage | Contenance en eau | ||
| N° article | dext (mm) | dext/épaisseur/dint | DN (dint) | [m](1) | [l/m](2) |
| 28331 | 140 | 25/3,5/18,0 20/2,8/14,4 |
20 15 |
0,35 | 0,417 |
| 28332 | 140 | 32/4,4/23,2 25/3,5/18,0 |
25 20 |
0,40 | 0,677 |
| 28333 | 160 | 25/3,5/18,0 25/3,5/18,0 |
20 20 |
0,50 | 0,508 |
| 28334 | 160 | 32/4,4/23,2 25/3,5/18,0 |
25 20 |
0,50 | 0,677 |
| 28336 | 160 | 40/5,5/29,0 25/3,5/18,0 |
32 20 |
0,60 | 0,914 |
| 28338 | 160 | 50/6,9/36,2 25/3,5/18,0 |
40 20 |
0,60 | 1,283 |
| 28339 | 160 | 50/6,9/36,2 32/4,4/23,2 |
40 25 |
0,60 | 1,452 |
(1) Le plus petit rayon de cintrage indiqué peut être appliqué en permanence sans risque d'endommagement du tube ou d'altération des performances du système.
(2) La contenance en eau est exprimée en litre par mètre de tube pré-isolé, incluant l'alimentation principale et le recyclage.
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux pénétrations de mur). L'installation des points fixes est nécessaire et obligatoire afin de protéger l'installation et absorber les effets potentiels de la dilatation/rétraction des tubes caloporteurs en PER-a. Ne pas respecter ces règles de mise en oeuvre peut entraîner des dommages importants à l'installation et annulerait automatiquement l'application de notre garantie constructeur.
Afin d'éviter l'infiltration d'eau entre la gaine extérieure et le tube caloporteur, la norme EN 15632-3 préconise l'usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces règles de mise en oeuvre peut entraîner des dommages importants à l'installation et annulerait automatiquement l'application de notre garantie constructeur.
- Tube caloporteur : PER-a / SDR7,4 / PN10
- Température maxi du fluide : + 95 °C
- Mousse isolante en PER : Absorbtion d'eau inférieure à 1% suivant ISO 2896
- Longueur des couronnes, pour tous les diamètres : 100 m
- Conception en accord avec la norme européenne EN 15632-3
- Fabrication exempte de CFC
