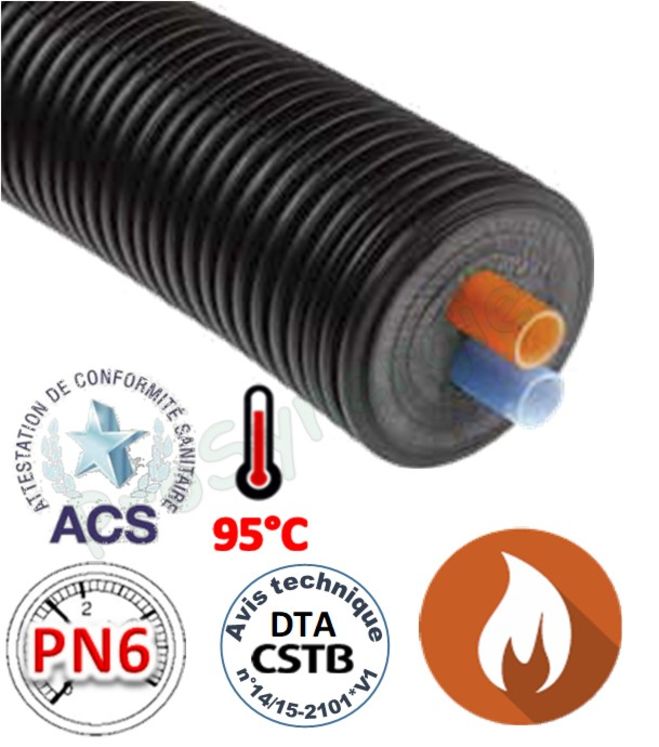

Système de canalisation pré-isolée, très flexible, comportant deux tubes caloporteurs (aller et retour) dans la même gaine extérieure, principalement utilisé pour le transport de l'eau de chauffage, de l'eau chaude sanitaire ou d'autres fluides dans des réseaux enterrés.
Les tubes caloporteurs sont fabriqués en polyéthylène réticulé PER-a munis d'une barrière anti oxygène, orange pour l'aller et bleue pour le retour. Cette différence de couleur des tubes caloporteurs permet une identification facile des tubes aller et retour, même lorsque les pare-poussières ou manchons thermorétractables sont posés.
L'isolation thermique se compose de plusieurs couches de mousse en Polyéthylène réticulé microcellulaire avec une structure alvéolaire fermée, totalement étanche à l'eau.
Cette isolation se caractérise par sa durabilité, sa valeur d'isolation constante dans le temps, et son élasticité permanente maximisant et maintenant l'épaisseur des couches d'isolant, même après plusieurs cintrages.
La gaine extérieure en PE-HD à double paroi ondulée protège le système de canalisations pré-isolées des chocs et des infiltrations d'eau et ceci en conservant au système une flexibilité maximale.
| Gaine extérieure | Tube caloporteur PER-a | Rayon de cintrage | Contenance en eau | Puissance | Valeur "U" | ||
| N° article | dext (mm) | dext/épaisseur/dint | DN (dint) | [m](1) | [l/m](2) | avg [kW](3) | [W/(mK)](4) |
| 28253 | 140 | 25/2,3/20,4 | 20 | 0,35 | 0,654 | 30 | 0,243 |
| 28254 | 140 | 32/2,9/26,2 | 25 | 0,40 | 1,078 | 60 | 0,306 |
| 28256 | 160 | 25/2,3/20,4 | 20 | 0,50 | 0,654 | 30 | 0,210 |
| 28257 | 160 | 32/2,9/26,2 | 25 | 0,50 | 1,078 | 60 | 0,253 |
| 28258 | 160 | 40/3,7/32,6 | 32 | 0,60 | 1,670 | 90 | 0,316 |
| 28259 | 160 | 50/4,6/40,8 | 40 | 0,60 | 2,614 | 140 | 0,442 |
| 28260 | 200 | 50/4,6/40,8 | 40 | 0,80 | 2,614 | 140 | 0,320 |
| 28261 | 200 | 63/5,8/51,4 | 50 | 1,20 | 4,150 | 220 | 0,481 |
| 28262 | 225 | 63/5,8/51,4 | 50 | 1,20 | 4,150 | 220 | 0,420 |
(1) Le plus petit rayon de cintrage indiqué peut être appliqué en permanence sans risque d'endommagement du tube ou d'altération des performances du système.
(2) La contenance en eau est exprimée en litre par mètre de tube pré-isolé, incluant l'aller et le retour;
(3) Puissance moyenne en kW pour le tube caloporteur (A une Teau de 80°C avec un ΔT de 20°C)
(4) La valeur "U" permet de calculer facilement la perte de chaleur (déperdition calorifique)
Des points fixes adéquats doivent être installés pour ancrer fortement les extrémités des canalisations (notamment aux pénétrations de mur). L'installation des points fixes est nécessaire et obligatoire afin de protéger l'installation et absorber les effets potentiels de la dilatation/rétraction des tubes caloporteurs en PER-a. Ne pas respecter ces règles de mise en oeuvre peut entraîner des dommages importants à l'installation et annulerait automatiquement l'application de notre garantie constructeur.
Afin d'éviter l'infiltration d'eau entre la gaine extérieure et le tube caloporteur, la norme EN 15632-3 préconise l'usage de manchons thermorétractables dans les parties enterrées. Ne pas respecter ces règles de mise en oeuvre peut entraîner des dommages importants à l'installation et annulerait automatiquement l'application de notre garantie constructeur.
