Tubage Ø80 à 200mm TEN Liss Pré-isolé (épaisseur 30mm) - Double Peau Inox 316L Intérieur/Extérieur

Le procédé de « Tubage TEN Pré-Isolé » est composé d’un flexible métallique enveloppé de laine de roche. Il se décline en 3 versions selon la nature du flexible métallique :

• « TEN-LISS Pré-Isolé »,
• « SUPER TEN-LISS Pré-Isolé »,
• « SUPER TEN-LISS HP Pré-Isolé ».

Ces flexibles métalliques sont marqués CE selon la norme NF EN 1856-2. Le procédé de « Tubage TEN Pré-Isolé » permet:
- La rénovation des conduits de fumée existants, dévoyés ou non, et doit être mis en œuvre conformément au NF DTU 24.1.

- La  réutilisation des conduits qui ne respecteraient pas les distances de sécurité aux matériaux combustibles indiquées dans le NF DTU 24.1 et dans les conditions de la norme NF EN 15287-1, en conservant une distance minimum de 40 mm entre l'extérieur du conduit maçonné et les matériaux combustibles.

- La réduction des risques de condensation des fumées, ainsi que les risques de bistrage, et contribue à l'amélioration du tirage thermique selon le calcul de la norme NF EN 13384-1.

La hauteur maximale du procédé de « Tubage TEN Pré-Isolé » est inhérente au diamètre utilisé et tient compte également du poids du procédé de « Tubage TEN Pré-Isolé » pour permettre une manipulation et une mise en œuvre aisée. Pour des hauteurs supérieures à 14 m, l’installateur doit faire une demande d’étude spécifique auprès de la société TEN.

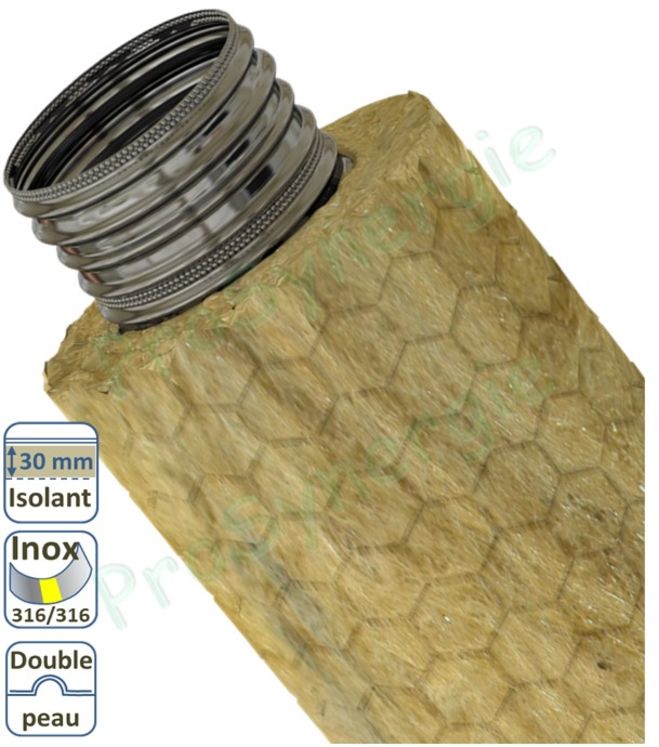

Le procédé de « Tubage TEN Pré-Isolé » est composé d’un flexible métallique en acier inoxydable recouvert d’un isolant en laine de roche.

Le système d’isolation ne peut être vendu séparément du flexible métallique.

Le procédé de « Tubage TEN Pré-Isolé » est fabriqué et livré sous forme de couronnes de plusieurs mètres recoupables à la longueur désirée.

La résistance thermique à 200°C du « Tubage TEN Pré-Isolé » est Rth= 0,51 m²K/W selon le NF DTU 24.1 pour les éléments de diamètre compris entre 80 mm et 200 mm.

Le procédé de « Tubage TEN Pré-Isolé » décrit dans le présent Dossier Technique est composé d’un isolant en laine de roche, revêtu ou non d’une feuille d’aluminium, maintenu par un grillage en acier inoxydable (AISI 304). Ses caractéristiques sont les suivantes :

• Epaisseur : e = 30 mm,
• Densité : D = 100 kg/m
• Conductivité thermique à 200°C : n =0.059 W/m.K.

Le procédé de « Tubage TEN Pré-Isolé » décrit dans le présent Dossier Technique est composé d’un flexible, qui peut être :

• Flexible TEN-LISS

Les flexibles TEN-LISS sont titulaires du marquage CE (n°2270-CPR-040 Rev.01 et DOP N°TEN01).
Leurs désignations selon la norme EN 1856-2 sont les suivantes :

- T450 N1 W Vm L50008 G

- T450 N1 W V2 L50010 G

- T450 N1 W V2 L50012 G

• Flexible SUPER TEN-LISS

Les flexibles SUPER TEN-LISS sont titulaires du

marquage CE (certificat n°2270-CPR-040 Rev.01 et DOP N°TEN02).

Leurs désignations selon la norme EN 1856-2 sont les suivantes :

- T450 N1 W V2 L70010 G

- T450 N1 W V2 L70012 G

• Flexible SUPER TEN-LISS HP
