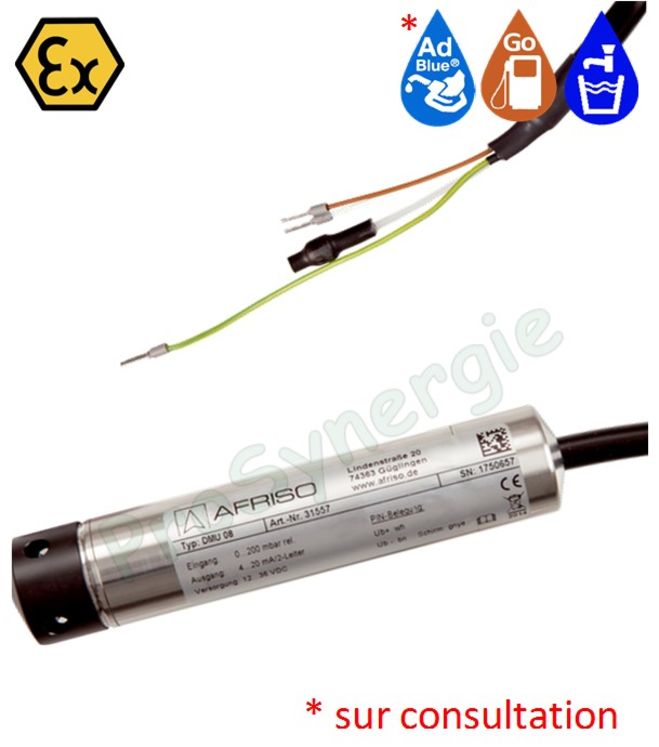

Transmetteur de pression submersible (0.1 à 0.3 bars) DMU 08 (option ATEX atmosphère explosive) + 5 mètres de câble type PUR ou FPE

Envoyer à un ami
Une question ?
Marque : AFRISO
Référence : AFR31519
AFRISO
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

Transmetteur de pression submersible

Fonction

  • Transmetteur de pression pour la mesure continue du niveau de fioul dans une cuve.
  • Mesure de la pression hydrostatique exercée par le fioul au fond de la cuve et fourniture d’un signal de sortie 4-20 mA proportionnel à la hauteur du fioul.

Application

  • Adapté aux réservoirs de stockage de fioul, d’eau ou de tous liquides compatibles avec les matériaux du transmetteur et de son câble.
  • Le transmetteur est à sélectionner en fonction de la hauteur de mesure et de la pression hydrostatique.
  • Attention : en cas d’utilisation sur une installation contenant des produits dangereux (essence), utiliser le supplément ATEX, une barrière Zener, l’option câble FEP.


+ Produit

  • Capteur compact et robuste (Inox).
  • Câble PUR résistant au fioul.

Description

Le montage du transmetteur est réalisé grâce au raccord 1” - 1”1/2 - 2” au centre duquel se trouve un presse-étoupe. Ce raccord est à visser sur la cuve. Le câble du capteur de pression passe à travers le presse-étoupe central. Le capteur est à descendre jusqu’au fond de la cuve.

Option

  • Supplément ATEX.
  • Mètre de câble PUR supplémentaire au câble intégré.
  • Câble intégré FEP (à la place PUR supplémentaire au câble).
  • Mètre de câble FEP supplémentaire au câble intégré.

Accessoire en option

  • Set de connexion mécanique.
  • Boîte de jonction électrique avec mise à la pression atmosphérique.
  • Système d’attache
 Plage Précision    < ± 0,35 % EM (Échelles 0/100 mbar jusqu’à 0/400 mbar < ± 0,5 % EM)
 Échelles de mesure   Pression relative 0/100 mbar à 0/25 bar
 Protection surpressions    Jusqu’à 2 x EM (Pression d’éclatement 3x EM)
 Température ambiante    -10 °C à +70 °C
 Température fluide    -10 °C à +70 °C
 Température stockage    -25 °C à +70 °C
 Dérive thermique    0 °C à +70 °C < 1% EM (< 0,25 bar < 2% EM)
Matériaux Boîtier Inox 1.4571 /
Membrane Inox 1.4404 / Joint FKM (Viton)
Liquide de transmission Huile silicone
Raccord électrique (protection) Câble PUR (IP 68) longueur standard 5 m.
 Signal de sortie / alimentation    4-20 mA DC 12-36 V 2 fils (Version EX DC 12-28 V)
 Protection    Protège contre les courts-circuits et les inversions de polarité
 Conformité    CE (EMC) EN 50081-2 et EN 50082-2
 Charge    4-20 mA < (UB (V) – 12 V [Ohm])/0,02 A
 Courant maxi    4-20 mA < 30 mA
