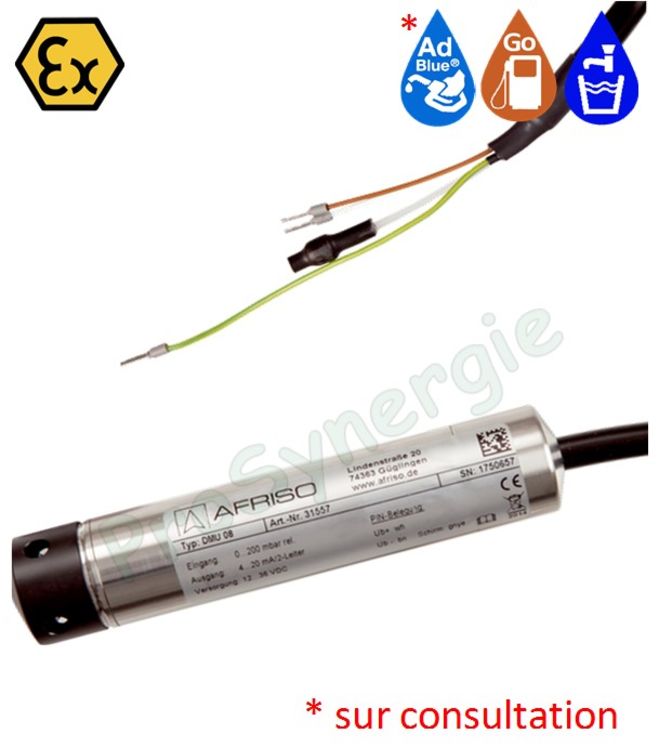

Transmetteur de pression submersible (0.1 à 0.3 bars) DMU 08 (option ATEX atmosphère explosive) + 5 mètres de câble type PUR ou FPE
Marque : AFRISO
Référence : AFR31557FEP05EX
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Transmetteur de pression submersible
Fonction
- Transmetteur de pression pour la mesure continue du niveau de fioul dans une cuve.
- Mesure de la pression hydrostatique exercée par le fioul au fond de la cuve et fourniture d’un signal de sortie 4-20 mA proportionnel à la hauteur du fioul.
Application
- Adapté aux réservoirs de stockage de fioul, d’eau ou de tous liquides compatibles avec les matériaux du transmetteur et de son câble.
- Le transmetteur est à sélectionner en fonction de la hauteur de mesure et de la pression hydrostatique.
- Attention : en cas d’utilisation sur une installation contenant des produits dangereux (essence), utiliser le supplément ATEX, une barrière Zener, l’option câble FEP.
+ Produit
- Capteur compact et robuste (Inox).
- Câble PUR résistant au fioul.
Description
Le montage du transmetteur est réalisé grâce au raccord 1” - 1”1/2 - 2” au centre duquel se trouve un presse-étoupe. Ce raccord est à visser sur la cuve. Le câble du capteur de pression passe à travers le presse-étoupe central. Le capteur est à descendre jusqu’au fond de la cuve.
Option
- Supplément ATEX.
- Mètre de câble PUR supplémentaire au câble intégré.
- Câble intégré FEP (à la place PUR supplémentaire au câble).
- Mètre de câble FEP supplémentaire au câble intégré.
Accessoire en option
- Set de connexion mécanique.
- Boîte de jonction électrique avec mise à la pression atmosphérique.
- Système d’attache
| Plage Précision | < ± 0,35 % EM (Échelles 0/100 mbar jusqu’à 0/400 mbar < ± 0,5 % EM) |
|---|---|
| Échelles de mesure | Pression relative 0/100 mbar à 0/25 bar |
| Protection surpressions | Jusqu’à 2 x EM (Pression d’éclatement 3x EM) |
| Température ambiante | -10 °C à +70 °C |
| Température fluide | -10 °C à +70 °C |
| Température stockage | -25 °C à +70 °C |
| Dérive thermique | 0 °C à +70 °C < 1% EM (< 0,25 bar < 2% EM) |
| Matériaux | Boîtier Inox 1.4571 / Membrane Inox 1.4404 / Joint FKM (Viton) |
| Liquide de transmission | Huile silicone |
| Raccord électrique (protection) | Câble PUR (IP 68) longueur standard 5 m. |
| Signal de sortie / alimentation | 4-20 mA DC 12-36 V 2 fils (Version EX DC 12-28 V) |
| Protection | Protège contre les courts-circuits et les inversions de polarité |
| Conformité | CE (EMC) EN 50081-2 et EN 50082-2 |
| Charge | 4-20 mA < (UB (V) – 12 V [Ohm])/0,02 A |
| Courant maxi | 4-20 mA < 30 mA |
