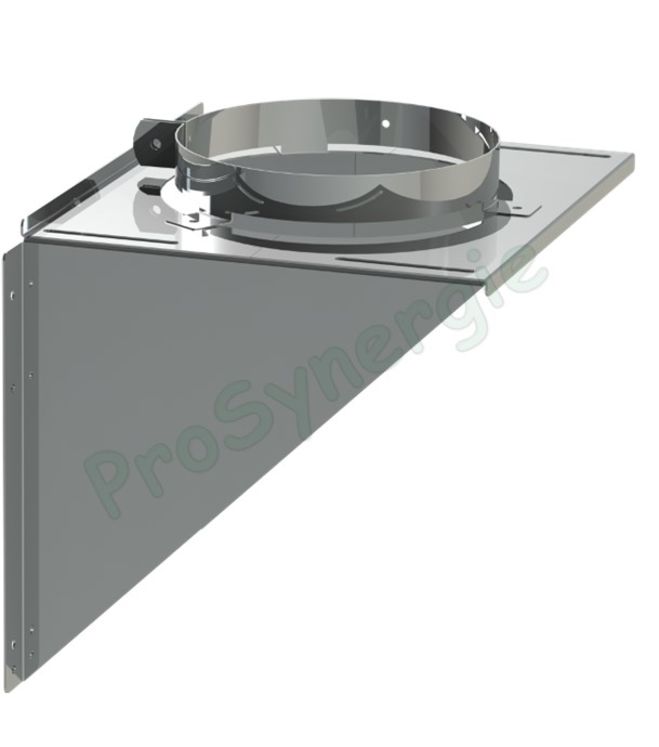

Support mural pour conduit de fumée
Marque : TEN
Référence : TEN810300
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Tableau de cotes
| Ø int. | 80 | 100 | 130 | 150 | 180 | 200 | 250 |
| Ø ext. | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
| A | 220 | 242 | 267 | 288 | 319 | 335 | 390 |
| B | 220 | 242 | 267 | 288 | 319 | 335 | 390 |
| C | 296 | 318 | 343 | 365 | 395 | 411 | 466 |
| D | de 0 à 80 | de 0 à 80 | de 0 à 80 | de 0 à 80 | de 0 à 80 | de 0 à 80 | de 0 à 80 |
Légende des cotes
| Ø int. | diametre interieur du conduit de fumé |
| Ø ext. | diametre interieur du conduit de fumé |
| A / B / C / D | Voir le schémas |
Avis
fixation conduit
5/5
philippe
Bien conçu.
La vis de serrage du collier devrait être à l'avant, comme sur la documentation jointe au colis, car difficulté d’accès.
