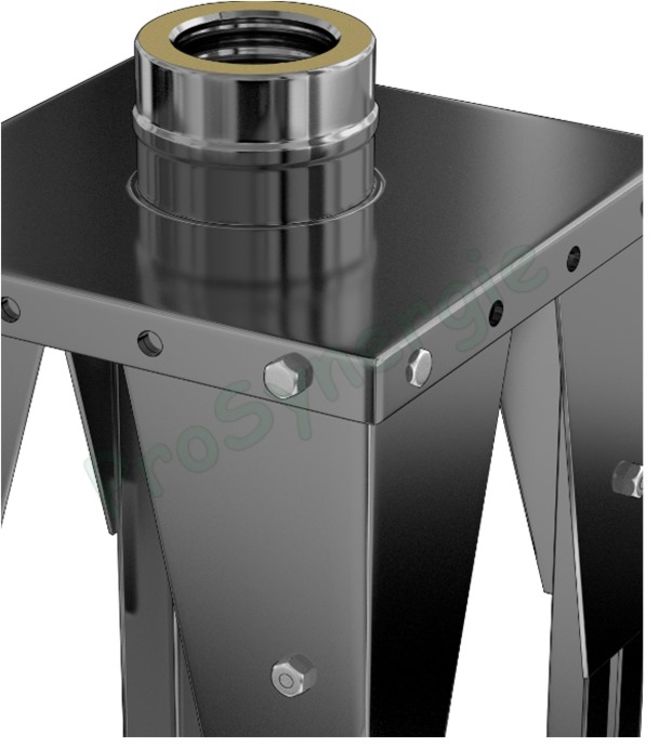

Support au sol conduit de fumée Isolé Duoten

Marque : TEN
Référence : TEN544258
TEN
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution
En savoir plus

Tableau de cotes (mm)

Ø Nom 125 131 139 150 153 160 180 200 230 250 300
 D   182 182 202 202 205 232 232 252 282 302 352
 Lmax   670 670 670 670 670 670 670 670 670 670 670
 Lmin   470 470 470 470 470 470 470 470 470 470 470
 B   60 60 60 60 60 60 60 60 60 60 60

Légende

Ø Nom
Diametre interieur
D Diamètre extérieur
Lmin
Hauteur mini socle (voir schémas)
Lmax Hauteur maxi socle (voir schémas)
B Hauteur partie conduit de fumée isolé (voir schémas)



N'hésitez pas à nous consulter pour les diamètres non référencés ci-dessous.
