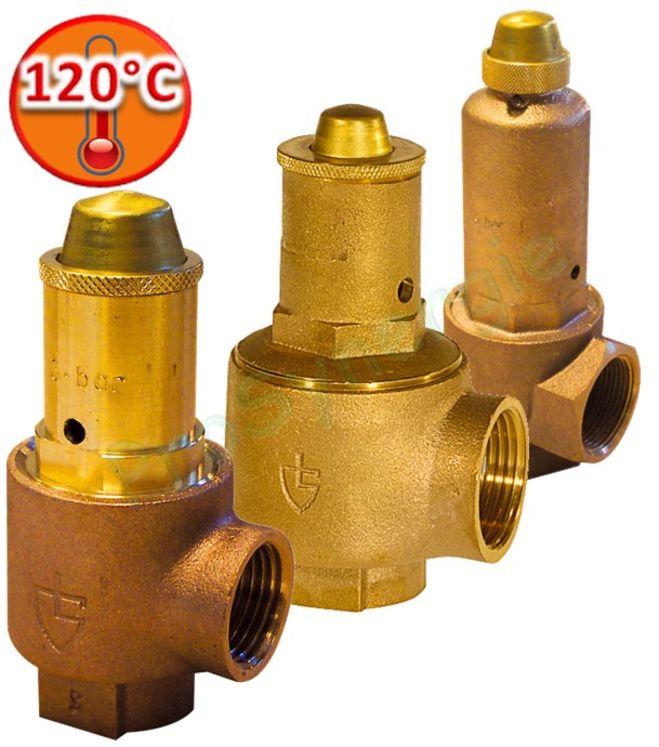

Soupape série G corps bronze de 3 à 5 bars 120°C sûreté chauffage raccordement F Ø 1/2 à 2''
Marque : CALEFFI
Référence : THES50G4
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Fonction :
Soupape de sécurité pour installations de chauffages dans le bâtiment et l'industrie. En cas de défaillance du dispositif de réglage et de limitation de l'installation, la soupape permet
de décharger la puissance calorifique de la chaudière.
Construction :
Corps : bronze
Ressort : inox
Joint : EPDM
Carractéristiques fonctionnelles :
Température maximum 120°C
Tarages 3, 4 ou 5 bars
Pose :
La soupape se sécurité se pose sur la chaudière ou à proximité immédiate, sans organe d'obstruction entre la chaudière et la soupape.
Dimensions :
| Code article | R | R (échappement) | H | h | L | Poids | Tarage | Capacité d'évacuation (puissance) |
| THES15G | Ø 1/2" | Ø 1/2" | 65 | 24 | 26 | 0,25 | 3 bar | 169 kW |
| THES20G3 | Ø 3/4" | Ø 3/4" | 72 | 28 | 30 | 0,4 | 3 bar | 269 kW |
| THES20G4 | Ø 3/4" | Ø 3/4" | 72 | 28 | 30 | 0,4 | 4 bar | 337 kW |
| THES20G5 | Ø 3/4" | Ø 3/4" | 72 | 28 | 30 | 0,4 | 5 bar | 400 kW |
| THES26G3 | Ø 1" | Ø 1" | 86 | 30 | 38 | 0,7 | 3 bar | 503 kW |
| THES26G4 | Ø 1" | Ø 1" | 86 | 30 | 38 | 0,7 | 4 bar | 627 kW |
| THES26G5 | Ø 1" | Ø 1" | 86 | 30 | 38 | 0,7 | 5 bar | 748 kW |
| THES33G3 | Ø 1"1/4 | Ø 1"1/4 | 160 | 40 | 42 | 1,6 | 3 bar | 656 kW |
| THES33G4 | Ø 1"1/4 | Ø 1"1/4 | 160 | 40 | 42 | 1,6 | 4 bar | 822 kW |
| THES40G3 | Ø 1"1/2 | Ø 1"1/2 | 183 | 40 | 53 | 2,5 | 3 bar | 813 kW |
| THES40G4 | Ø 1"1/2 | Ø 1"1/2 | 183 | 40 | 53 | 2,5 | 4 bar | 1 017 kW |
| THES50G3 | Ø 2" | Ø 2"1/2 | 177 | 63 | 71 | 3,2 | 3 bar | 998 kW |
| THES50G4 | Ø 2" | Ø 2"1/2 | 177 | 63 | 71 | 3,2 | 4 bar | 1 227 kW |
