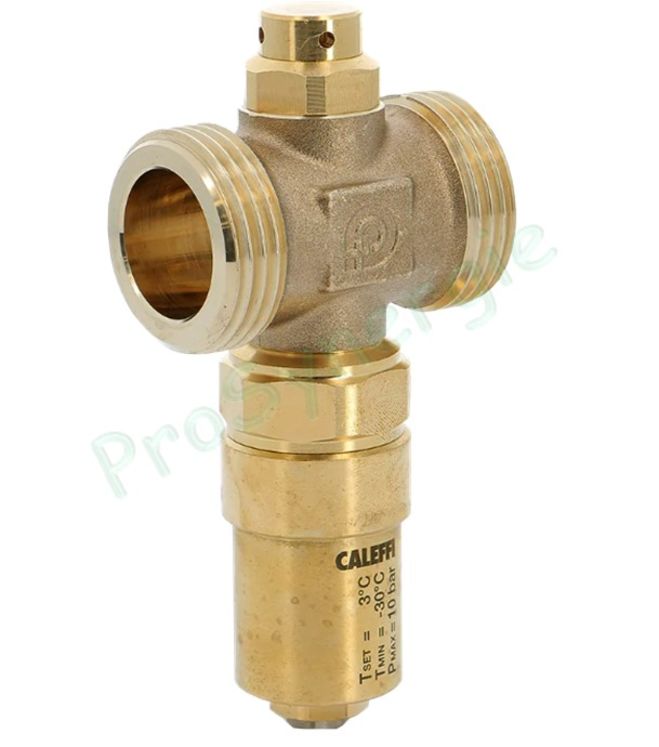

Soupape sécurité antigel iStop® 0 à 65°C (option capteur d'air : 4 saisons) ØM 1´´ à 1´´1/2

Fonction :

La soupape antigel permet d’évacuer le fluide du circuit lorsque la température de ce dernier atteint une valeur moyenne de 3 °C. Ceci empêche la formation de glace dans l’installation, généralement avec pompe à chaleur, évitant d’endommager la machine et les conduits.

La version avec capteur d’air permet à l’installation de fonctionner en rafraîchissement même lorsque les températures de l'eau sont proches des 3 °C. Dans ces conditions, l’intervention du capteur d’air empêche l’évacuation de l'eau.

Caractéristiques techniques :

Matériaux :

• Corps :
  • laiton EN 12164 CW614N (108701-108801)
  • laiton EN 12165 CW724R-M (108601-108301)
  • laiton EN 12165 CW617N (108611-108711)
• Ressorts : acier inox EN 10270-3 (AISI 302)
• Joints d’étanchéité : EPDM
• Raccordements :
  • (108601-108611) G 1” (ISO 228-1)
  • (108701-108711) G 1 1/4” (ISO 228-1)
  • (108801) G 1 1/2” (ISO 228-1)
  • (108301) Ø 28 pour tube cuivre

Performances :

• Fluides admissibles : eau
• Pression maxi d’exercice :
  • (108601-108301-108701-108801) 10 bars
  • (108611-108711) 5 bars
• Plage de température : 0–65 °C
• Plage de température ambiante : -30–60 °C
• Température du fluide (ouverture) : 3 °C
• Température du fluide (fermeture) : 4 °C
• Activation fonction antigel selon température extérieure de l’air : (108611-108711) < 5 °C
• Précision : ±1 °C
• Kv (voie droite) :
  • (108601-108611) 55 m3/h
  • (108701-108711) 70 m3/h
  • (108801) 72 m3/h
  • (108301) 64 m3/h
• Couple de serrage : (108301) 80 N·m

Dimensions :
