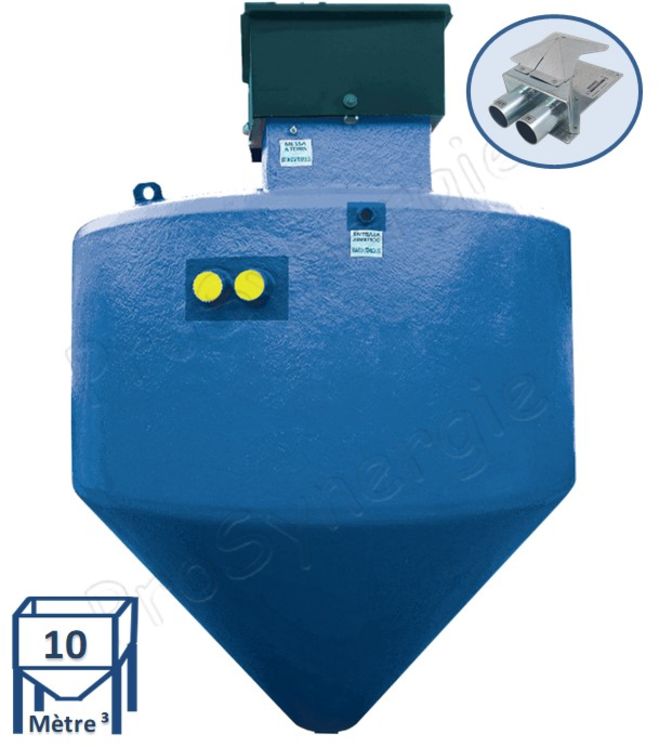

Silo à enterrer (Terratank) Stockage de granulés à associer à un système de transfert pneumatique - capacité 2 à 10m³ (2 080 à 10 650 litres)
Elle doit être raccordée à un système de transfert pneumatique (avec retour d'air type Nova 1 ou 3) pour automatiser le remplissage d'une chaudière ou d'un appareil individuel de chauffage.
Elle comprend une ouverture "trou d'homme" et une échelle interne d'accès pour l'entretien ; ce passage est raccordé par une réhausse avec un couvercle carrossable (maximum 3,5 Tonnes).
Informations générales :
Le pellet est le combustible le plus écologique du marché, produit à partir de résidus de bois pressés, sans aucun additif chimique.
La solution enterrée permet un volume de stockage important tout en libérant de l'espace dans la maison.
De plus avec le réservoir souterrain on évite de cette manière tous risque d'incendie qui endommagerait les murs et les planchers porteurs de la maison.
En effet, il est très fastidieux et contraignant de créer une pièce destinée au stockage conforme à la classe F90 (construction des murs, porte coupe-feu T30 ...)
Carractéristique et raccordement :
Construit en acier galvanisé S235JR conforme aux normes EN12285-1: 2000 (simple paroi) recouvert d'un revêtement extérieur en résine fibre de verre anti-corrosion de 2,5 mm d'épaisseur et 5 mm en partie supérieure pour éviter tout problème de condensation.
Elles sont munie d'un trou d'homme supérieur réglable en hauteur (200mm) et en inclinaison (maxi 10°) muni d'un couvercle, le tout en acier galvanisé adapté aux zones de circulation de véhicules lourds (La cuve est à enterrer à une profondeur minimum de 460mm)
Elles sont également munie d'une protection cathodique jusqu'à 30 000 V.
Elles sont livrée complete avec tuyauterie interne et capteur d'aspiration en partie basse. A l'intérieur du réservoir l'installateur raccordera les deux tuyaux du système d'aspiration Ø50mm sur les attentes au niveau des passages DN 110mm de la traversée de la parroie de la cuve (passage également de la mise à la terre). La plaque de porte intérieure en acier est livrée avec joint et boulons.
garantit l’étanchéité contre les infiltrations d’eau dues aux tuyaux en PVC cassés qui relient l’Easy-Pellet à l’installation de chauffage. À tout moment, il sera possible de remplacer les tuyaux. Lors de la décharge de pellets du camion-citerne vers Easy-Pellet, l'opérateur ne peut causer de dommages à aucune partie du système, telle que l'écrasement des tuyaux ou des câbles électriques, car ils sont absents du système.
Repère
| Repère | Correspondance |
| 1 | Echelle interne |
| 2 | Raccordement aspiration et retour d'air |
| 3 | Prise d'air comprimé pour le décolmatage de la buse |
| 4a | Mise à la terre |
| 4b | Bouche pour la prévention d'incendie |
| 5 | Capteur buse d´aspiration avec dôme anti-bourrage (aspiration + retour d´air) |
| 6 | Raccords pompier Storz A110 de 4” (Remplissage/Prise d'air) |
| 7 | Tuyau ondulé de Ø40mm pour vidanger le puisard |
Informations système
Le stockage maintient les pellets (EN PLUS A1-A2) au sec sans formation de blocs ou de mottes, le chargement est effectué par camion-citerne et pompé à l'intérieur du réservoir par des connexions Storz A10, ou manuellement au moyen d'une trappe de chargement rapide de 450 mm. La forme géométrique particulière assure une extraction complète (15kg de résidus résiduels) des pellets au moyen d'une sonde inférieure qui, connectée à l'unité d'aspiration de la chaudière, assure un transport continu (vérifiez toujours les distances et les pentes autorisées avec le fabricant de la chaudière). Les raccords pour les tuyaux flexibles sont positionnés sur le côté du réservoir afin de permettre la direction la plus favorable et une rotation complète à 360 °, le puits de chargement est positionné sur la circonférence externe de sorte que sa position puisse être favorable, comme par exemple dans les trottoirs. qui entourent les maisons restant toujours à "0" altitude. Le cockpit peut être installé dans une allée moyenne (véhicules jusqu'à 3,5 T) sans protubérances.
Dimentions :
| Repère | Unité | SPE002 | SPE004 | SPE006 | SPE008 | SPE010 | |
| Référence Article | AP3440.02.20 | AP3440.04.23 | AP3440.06.28 | AP3440.08.32 | AP3440.10.35 | ||
| Taille | SXS | S | M | L | XL | ||
| Poids | Kg | 370 | 530 | 870 | 980 | 1 090 | |
| Hauteur | H | mm | 2 000 | 2 300 | 2 760 | 3 140 | 3 510 |
| Diamètre | Ø A1 | 1 560 | 2 010 | 2 550 | 2 550 | 2 550 | |
| Diamètre | Ø A2 | 750 | 750 | 750 | 750 | 750 | |
| Côte | B | 625 | 810 | 1 300 | 1 300 | 1 300 | |
| C | 750 | 900 | 750 | 1 130 | 1 500 | ||
| D | 600 | 600 | 600 | 600 | 600 | ||
| E | 350 | 350 | 350 | 350 | 350 | ||
| F | 480 | 400 | 460 | 460 | 460 | ||
| G | 200 | 200 | 200 | 200 | 200 | ||
| Capacité utile | Litres | 2 080 | 4 100 | 6 650 | 8 650 | 10 650 | |
| m3 | 2 | 4 | 6 | 8 | 10 | ||
