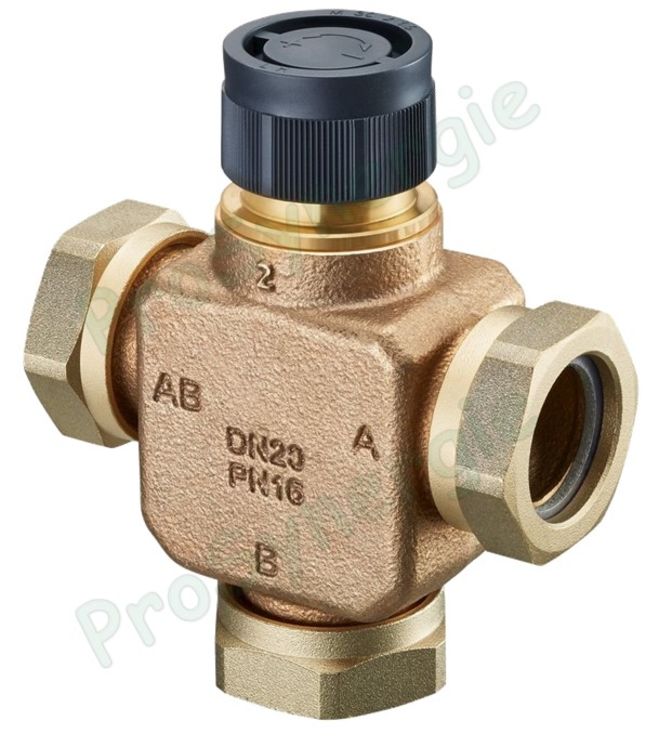

Robinet bronze DN15 à 50 Tri-CTR (mitigeur inverseur) 3 voies PN16 (120°C) (Tête M30 x 1,5)
Robinet inverseur et mitigeur à trois voies Oventrop «Tri-CTR», PN 16, jusqu’à 120 °C, corps en bronze.
Réglage progressif, tout ou rien ou trois points avec des régulateurs de température ou moteurs Oventrop.
Le robinet inverseur et mitigeur Oventrop «Tri-CTR» est livré avec des écrous d’accouplement pour le raccordement de douilles à souder en acier ou douilles à braser ou filetées en laiton.
Raccordement fileté : M 30 x 1,5.
Données techniques :
- Température de service max. ts : 120 °C
- Température de service min. ts : -10 °C
- Pression de service max. ps : 16 bar (PN 16)
| Référence | Modèle DN |
D ISO 228 |
L (mm) |
H (mm) |
H1 (mm) |
SW* (mm) |
Poids (kg) |
Valeur kvs Pression |
Différentielle maximum (Bar) |
| 1131204 | 15 | G 3/4' | 70 | 76 | 38 | 30 | 0,06 | 2,5 | 3 |
| 1131206 | 20 | G 1' | 80 | 88 | 47 | 37 | 0,8 | 4,4 | 2 |
| 1131208 | 25 | G 1'1/4 | 90 | 91 | 50 | 46 | 1,2 | 5,7 | 1 |
| 1131210 | 30 | G 1'1/2 | 110 | 96 | 55 | 52 | 1,5 | 7,2 | 1 |
| 1131212 | 40 | G 2' | 115 | 106 | 64 | 68 | 2,2 | 8,5 | 1 |
| 1131216 | 50 | G 2'3/8 | 130 | 112 | 65 | 75 | 2,9 | 10 | 0,75 |
*SW = Dimensions de la clé
Pression différentielle max. avec fermeture à étanchéité en position finale du clapet.
Valeurs kvs valables pour robinet inverseur et mitigeur.
Fonctionnement :
Pour l’utilisation comme robinet mitigeur, le robinet à trois voies «Tri-CTR» dispose de deux entrées (A et B) et d’une sortie (AB). Le fluide est mélangé en fonction de la position de la douille de régulation.
Pour l’utilisation comme robinet inverseur, le robinet à trois voies dispose d’une entrée (AB) et de deux sorties (A et B). En fonction de la position de la douille de régulation, la circulation du fluide est déviée vers l’une ou l’autre sortie du robinet.
Maintien de la température de retour de chaudières à combustible solides La température de retour souhaitée est réglée au régulateur de température.
Lorsque la température de retour augmente, le bypass entre l’aller et le retour est étranglé et vice versa.
Utilisation dans une installation de chauffage bivalente Lorsque l’ensoleillement est suffisant, l’installation solaire est en service.
Si l’ensoleillement est insuffisant, la chaudière au mazout ou gaz est ajoutée au circuit de chauffage à l’aide du robinet à trois voies. Une température constante de l’eau domestique est ainsi assurée.
Moteurs :
Le robinet inverseur et mitigeur à trois voies «Tri-CTR» peut être utilisé en combinaison avec des régulateurs de température ou moteurs Oventrop (M 30 x 1,5, tension de service 24 ou 230 V, à réglage tout ou rien, trois points ou progressif).
Matériel :
Corps du robinet en bronze résistant à la corrosion, pièces intérieures en laiton et acier inoxydable, douille de régulation en plastique de haute qualité, joints du siège du robinet et joints
toriques en EPDM.
Domaine d’application :
Mélange ou répartition du débit dans des installations de chauffage ou de rafraîchissement. Fermeture jusqu’à étanchéité en position finale du clapet.
