Applications
Équilibrage des réseaux aérauliques.
- Installation de ventilation et de climatisation.
- Fermeture étanche d’un réseau ou protection antigel
Description

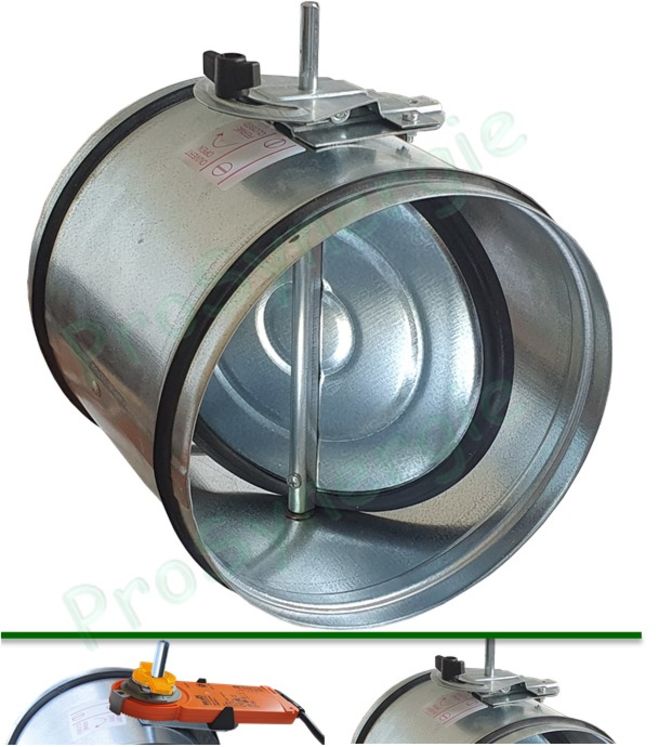

- Registres circulaires.Corps et volet en acier galvanisé.
- Axe en acier cadmié et paliers bronze.
- Plaque support moteur ou commande manuelle.
- Équipé de joints d’étanchéité aux extrémités classe D.
- Commande manuelle :
- R9 pour axe de 8 mm - 0100 à 250 mm.
- R11 pour axe de 12 mm - 0315 à 710 mm.
- Commande électrique :
- REMV : 0100 à 710 couple 4 Nm.
- REEV : 0100 à 630 couple 4 Nm.
Caractéristiques
- 12 tailles : de 0100 à 630 mm.- Joints sur l’enveloppe et volet avec joint.
- Essai d’étanchéité selon norme EN 1751.Classe d’étanchéité du volet :
- Classe 4 en pression de 0 à 900 Pa.
- Classe 4 en dépression de –500 à 0 Pa.
- Classe d’étanchéité de l’enveloppe :
- Classe D en pression de 0 à 900 Pa.Classe C en dépression de –500 à 0 Pa.
Dimensions
| Ø conduit |
Longueur registre |
Ø Axe |
Longueur de l'axe |
| 100 |
200 |
8 |
60 |
| 125 |
200 |
8 |
60 |
| 160 |
200 |
8 |
60 |
| 200 |
200 |
8 |
60 |
| 250 |
200 |
8 |
60 |
| 315 |
300 |
12 |
100 |
| 355 |
300 |
12 |
100 |
| 400 |
400 |
12 |
100 |
| 450 |
400 |
12 |
100 |
| 500 |
400 |
12 |
100 |
| 560 |
400 |
12 |
100 |
| 630 |
400 |
12 |
100 |
| 710 |
400 |
12 |
100 |
