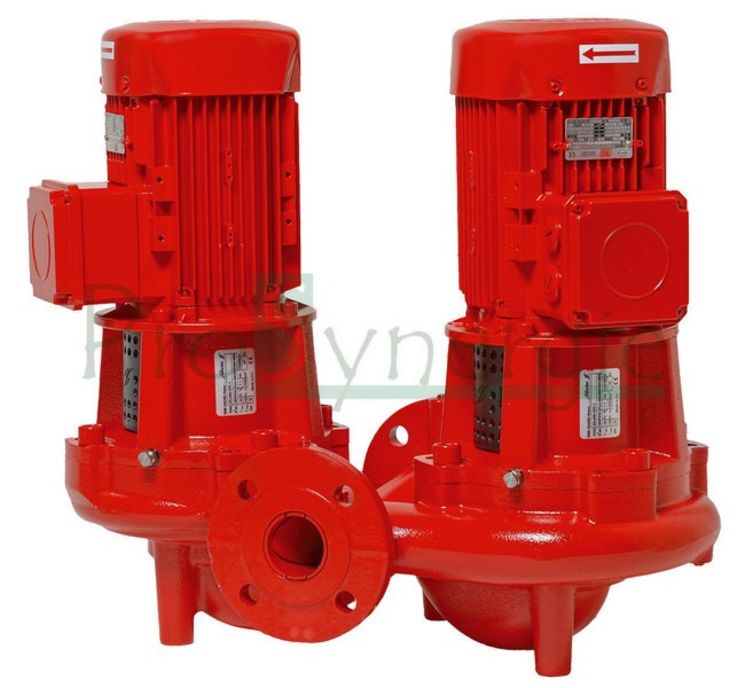

Pompe in-line double à bride - DIL

CARACTÉRISTIQUES TECHNIQUES

Débit jusqu’à (SIL) : 500 m3
Hauteur manométrique jusqu’à (SIL) : 100 mCE
Débit jusqu’à (DIL) : 1 100 m3
Hauteur manométrique jusqu’à (DIL) : 70 mCE
Pression de service maxi au refoulement : 13 bar jusqu’à +140°C / 16 bar jusqu’à +120°C
Limite de température du fluide : -20 à +140°C
Température ambiante maxi : 40°C
DN orifices brides rondes : DN 32 à DN 200
Alimentation réseau : 3~400 V, 50 Hz
Puissance P2 : Jusqu’à 110 kW
Configuration Simple ou Normal/Secours et Cascade : 1 ou 2 blocs moteurs

APPLICATIONS

Pour la circulation d’eau de chauffage, de refroidissement ou d’eau glacée sans résidu abrasif dans les bâtiments d’habitations collectives et tertiaires.

AVANTAGES

• Économies d’énergie

Compatible avec la variation de vitesse débarquée

• Facilité de maintenance

Moteur normalisé avec accouplement rigide
Garniture mécanique normalisée +140°C maxi sans aucun entretien
Roulements graissés à vie

• Protection de la pompe

Indice de protection IP 55 pour la partie électrique du moteur
Revêtement cataphorèse anticorrosion

• Confort acoustique

Fonctionnement silencieux

CONCEPTION

• Moteur

Moteur IE2 à technologie asynchrone (IE3 sur demande)

• Hydraulique

Pompe monocellulaire en ligne
Corps simples et doubles cataphorèse en fonte équipés de bossage en série
Hydraulique 2D en fonte, montage avec accouplement rigide
Prise de pression de série
