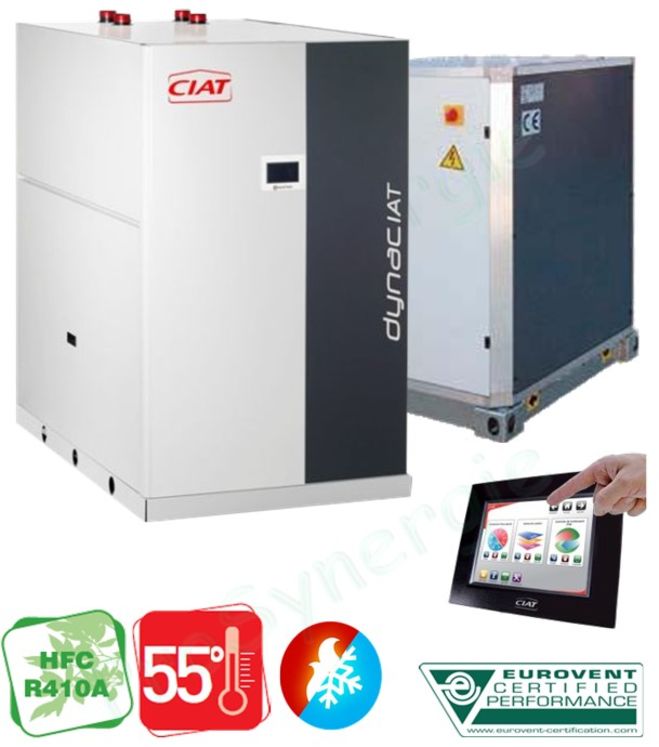

Pompe à Chaleur Chauffage ou Groupe d´eau glacée (Réversible hydrauliquement option suivant modèle) - DYNACIAT LG / ILG - Eau / Eau Aéroréfrigérants ou Géothermie - 30 à 230KW
Gamme :
Disponible en 17 modèles :
Avec condenseur à eau
Version hydraulique disponible en option
Plage d'utilisation :
Puissance frigorifique de 25 à 190 kW
Puissance calorifique de 30 à 230 kW
Utilisation :
Groupe d'eau glacée refroidi par eau de nappe, capteurs enterrés, aéroréfrigérant ou tour de refroidissement de moyenne puissance.
Pompe à chaleur Eau/eau
Destiné au rafraîchissement et/ou chauffage en habitat collectif, tertiaire, industrie ou santé, ces appareils peuvent être raccordés à des émetteurs comme les planchers chauffants rafraîchissants, les unités de confort (ventilo-convecteurs, cassettes à eau) ou les centrales de traitement d'air. Ils sont conçus pour être implantés en standard à l'intérieur d'un local hors gel et hors intempéries.
Cette gamme est optimisée pour le fluide écologique HFC R410A. L'utilisation de ce fluide frigorigène permet de répondre aux cahiers des charges les plus exigeants en matière de protection de l'environnement et d'efficacité énergétique saisonnière ESEER élevée
Descriptif :
- Fluide frigorigène R410A
- Matériel compact à faible surface au sol
- Appareil entièrement carrossé en panneaux de tôles laquées démontables
- 1 ou 2 circuits frigorifiques indépendants
- Détendeur(s) électronique(s)
- 1 à 4 compresseurs SCROLL nouvelle génération à haut rendement
- Echangeurs à eau à plaques brasées
- Contrôle de débit
- Armoire électrique équipée avec transformateur de télécommande, interrupteur de sécurité.
- Module de contrôle à microprocesseur Connect Touch avec de nombreuses fonctions auto adaptatives
- Interface par écran tactile couleur 4’’3 multilingue et intuitif.
- Web server (IP) permettant accès à l’écran interface
- Communication avec GTC protocole MODBUS/JBUS en standard - LON et Bacnet en option
| DYNACIAT Configuration LG | |||||||||||||
| Tailles | Performances en mode Froid (1) | Performances en mode Chaud (1) | Niveau de puissance acoustique | Dimensions (mm) | Poids (kg) | ||||||||
| Pf (2) kW | EER(2) kW/kW | ESEER kW/kW | Pc(3) kW | COP(3) kW/kW | SCOP(4) kW/kW | Classe énergétique | Standard Lw dB(A) | Low Noise Lw dB(A) | Longueur | Largeur | Hauteur | ||
| 080A | 25 | 4,68 | 5,05 | 30 | 5,48 | 5,35 | A+++ | 67 | 65 | 600 | 1044 | 901 | 191 |
| 090A | 29 | 4,68 | 5,04 | 35 | 5,48 | 5,33 | A+++ | 69 | 66 | 600 | 1044 | 901 | 200 |
| 100A | 32 | 4,65 | 4,98 | 38 | 5,44 | 5,24 | A+++ | 69 | 66 | 600 | 1044 | 901 | 200 |
| 120A | 37 | 4,68 | 4,99 | 44 | 5,47 | 5,28 | A+++ | 69 | 67 | 600 | 1044 | 901 | 207 |
| 130A | 42 | 4,65 | 4,98 | 51 | 5,43 | 5,23 | A+++ | 70 | 68 | 600 | 1044 | 901 | 212 |
| 150A | 47 | 4,67 | 5,02 | 56 | 5,45 | 5,26 | A+++ | 70 | 68 | 600 | 1044 | 901 | 220 |
| 180A | 58 | 4,65 | 5,66 | 70 | 5,49 | 5,95 | A+++ | 72 | 68 | 880 | 1474 | 901 | 386 |
| 200A | 63 | 4,57 | 5,69 | 77 | 5,4 | 5,9 | A+++ | 72 | 69 | 880 | 1474 | 901 | 392 |
| 240A | 74 | 4,62 | 5,63 | 89 | 5,46 | 5,93 | A+++ | 72 | 69 | 880 | 1474 | 901 | 403 |
| 260A | 84 | 4,58 | 5,81 | 101 | 5,42 | 6,01 | A+++ | 73 | 69 | 880 | 1474 | 901 | 413 |
| 300A | 94 | 4,62 | 5,76 | 114 | 5,47 | 6,03 | A+++ | 73 | 70 | 880 | 1474 | 901 | 441 |
| 360A | 115 | 4,78 | 6,07 | 137 | 5,6 | 6,24 | A+++ | 76 | 73 | 880 | 1583 | 1574 | 707 |
| 390A | 130 | 4,75 | 6,17 | 156 | 5,57 | 6,28 | A+++ | 77 | 74 | 880 | 1583 | 1574 | 733 |
| 450A | 144 | 4,68 | 6,08 | 172 | 5,49 | 6,18 | A+++ | 78 | 75 | 880 | 1583 | 1574 | 758 |
| 480A | 153 | 4,81 | 6,01 | 183 | 5,64 | 6,24 | A+++ | 76 | 73 | 880 | 1583 | 1574 | 841 |
| 520A | 172 | 4,76 | 6,05 | 206 | 5,59 | 6,24 | A+++ | 77 | 74 | 880 | 1583 | 1574 | 877 |
| 600A | 192 | 4,77 | 5,96 | 230 | 5,56 | 6,08 | A+++ | 78 | 75 | 880 | 1583 | 1574 | 908 |
(1) Conditions normalisées suivant EN 14511-3:2013 EUROVENT (2) Eau glacée = 12 °C/7 °C Eau chaude = 30 °C/35 °C
(3) Eau glacée = 10 °C/7 °C Eau chaude = 30 °C/35 °C
(4) Conditions normalisées suivant EN 14825-2013 EUROVENT Eau chaude = 30 °C/35 °C conditions climatiques moyennes
Pf = puissance frigorifique - Pc = puissance calorifique - EER/COP = coefficient de performance à pleine charge
ESEER/SCOP = coefficient de performance saisonnier
