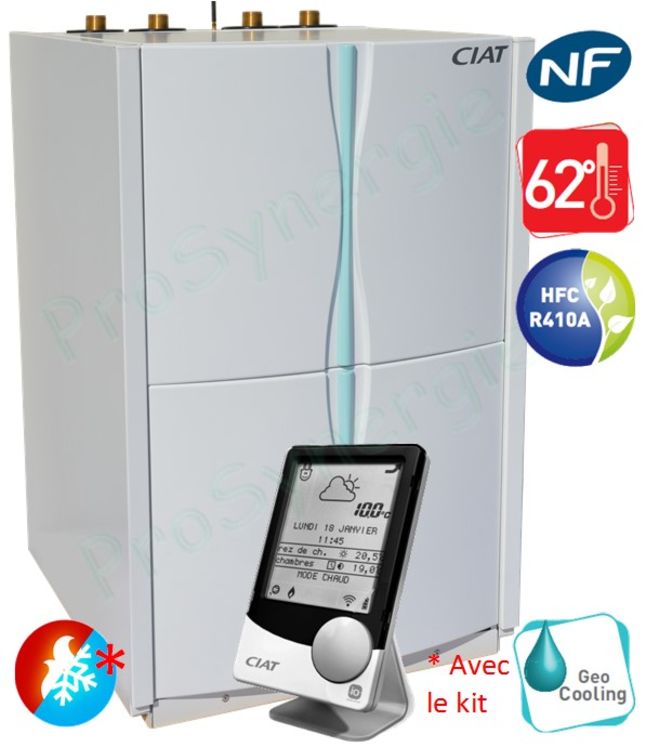

Pompe à Chaleur GeoCiat Modular ou Power Monobloc PAC Eau / Eau Géothermie (capteur horizontaux ou puits) Mono ou triphasée (230 ou 400V) - Pc 5 à 30KW
Marque : CIAT
Référence : CIA7402081
S'installe à l'intérieur - Modulables (Modular) et invisibles pour un rendu d'installation impeccable
Température de sortie d'eau jusqu'à + 62°C
Maison individuelle Neuve ou Existante
Certifiée NFPAC double service avec le Ballon ECS 300 L !
Température de sortie d'eau jusqu'à + 62°C
Maison individuelle Neuve ou Existante
Certifiée NFPAC double service avec le Ballon ECS 300 L !
Non Disponible en stock
/ Pièce
-
+
d'éco-contribution
En savoir plus
Gamme Pompe à chaleur géothermie GéoCiat :
Disponible en 4 modèles dont 1 triphasé *
Plage d'utilisation des PAC eau eau Géociat :
- Puissance calorifique de 5 à 9 kW en régime 0/-3°C 30/35°C
- Puissance calorifique de 7 à 13 kW en régime 10/7°C 30/35°C
Utilisation des PAC thermodynamique :
Pompe à chaleur réversible sur sonde verticale ou horizontale (sur nappe phréatique en option) pour le chauffage en habitat individuel ou petit tertiaire. Rafraichissement passif en option (option Geocooling).
GeoCIATTM Modular intègre tous les composants hydrauliques coté capteur et émetteurs, elle peut être raccordée à des émetteurs type planchers chauffants rafraîchissants, unités terminales (ventilo-convecteurs, cassettes à eau) ou radiateurs basse température.
Descriptif de la pompe à chaleur haute température:
- Appareil monobloc complet
- Carrosserie facilement démontable en tôle galvanisée laquée
- Panneaux de façade en plastique ABS
- Châssis modulaire autoportant KUB désolidarisé de la carrosserie
- Compresseur Scroll R410A
- Echangeurs à plaques brasées asymétriques traversants
- Module hydraulique sur chacun des 2 échangeurs avec circulateurs classe A à vitesse variable et vases d'expansion 10L
- Module de régulation HomeConnect avec station de contrôle radio (protocole radio IO Homecontrol®)
- Options eau chaude sanitaire et bouteille de mélange 6 piquages disponibles dans un module KUB pour une installation rapide à poser et un rendu impeccable
* Gamme également certifiée NFPAC Double Service
Caracteristiques techniques des PAC géothermique :
| GeoCIAT Modular | GeoCIAT Power | |||||||||
| Modèle | 20H | 33H | 45H | 45HT | 50H | 50HT | 65HT | 90HT | 120HT | |
| Régime plancher chauffant 30/35°C* | ||||||||||
| Puissance calorifique à 0/-3°C | kW | 5,42 | 7,04 | 9,79 | 9,78 | 12,48 | 12,16 | 15,8 | 21,44 | 27,35 |
| COP** | 4,3 | 4,4 | 4,2 | 4,55 | 4,15 | 4,24 | 4,21 | 4,06 | 4,24 | |
| SCOP | kW | 4,51 | 4,79 | 4,51 | 4,87 | 4,45 | 4,56 | 4,5 | 4,36 | 4,45 |
| Classe énergétique | A++ | A+++ | A++ | A+++ | A++ | A+++ | A++ | A++ | A++ | |
| Puissance calorifique à 10/7°C | kW | 7,15 | 9,29 | 12,92 | 12,91 | 16,5 | 16,39 | 21,13 | 27,64 | 37,62 |
| COP | 5,68 | 5,81 | 5,54 | 6,01 | 5,31 | 5,42 | 5,32 | 5,25 | 5,43 | |
| Régime ventilo-convecteurs 40/45°C* | ||||||||||
| Puissance calorifique à 0/-3°C | kW | 5,16 | 6,71 | 9,31 | 9,24 | 12,02 | 11,55 | 15,08 | 20,59 | 25,95 |
| COP | 3,35 | 3,43 | 3,28 | 3,55 | 3,31 | 3,33 | 3,3 | 3,24 | 3,32 | |
| Puissance calorifique à 10/7°C | kW | 6,81 | 8,84 | 12,29 | 12,29 | 15,85 | 15,74 | 20,03 | 26,21 | 35,39 |
| COP | 4,43 | 4,53 | 4,33 | 4,68 | 4,22 | 4,25 | 4,15 | 4,04 | 4,23 | |
| Régime radiateurs 47/55°C* | ||||||||||
| Puissance calorifique à 0/-3°C | kW | 5,1 | 6,63 | 9,21 | 9,2 | 11,9 | 11,8 | 14,8 | 20,5 | 25,8 |
| COP** | 2,68 | 2,76 | 2,63 | 2,86 | 2,95 | 3,03 | 2,93 | 2,89 | 2,95 | |
| SCOP | kW | 3,46 | 3,4 | 3,38 | 3,64 | 3,32 | 3,43 | 3,31 | 3,35 | 3,43 |
| Classe énergétique | A++ | A++ | A++ | A++ | A++ | A++ | A+ | A++ | A++ | |
| Température maxi de sortie d'eau | 62°C | 60°C | ||||||||
| Puissance sonore* | 48 | 49 | 50 | 50 | 54 | 54 | 52 | 53 | 55 | |
| Alimentation électrique | 230V - 1ph - 50Hz | 400V - 3ph - 50Hz | 230V - 1ph -50Hz -T+N | 400V - 3ph -50Hz -T+N | ||||||
| Fonction ECS Double Service avec Ballon ECS 300L** | ||||||||||
| Capacité du ballon | 300L | |||||||||
| Cycle de soutirage | XL | |||||||||
| Température d'eau chaude de référence | 54,2°C | |||||||||
| COPDHW | 2,72 | |||||||||
Accessoires (sur demande)
| G-KUB | ||||||||
| Code | ||||||||
| Kit de 4 flexibles clients 1" (obligatoire) | 7366808 | |||||||
| Kit vanne filtre 1" (1) (obligatoire) | 2x 7166295 | |||||||
| Kit de remplissage 1" (1) | 2x 7013876 | |||||||
| Kit manosoupape 1" (1) | 2x 7110700 | |||||||
| Kit appoint PAC 4kW | 7366870 | |||||||
| Kit appoint ExoKUBCAPA100 | 3kW (20H, 33H, 45H) | 7385010 | ||||||
| 4kW (45HT) | 7385011 | |||||||
| Kit Geocooling (sans ExoKUB sinon v. Configurations) | 7366879 | |||||||
| Kit 2 zones (à intégrer dans ExoKUBCAPA100) | 7367399 | |||||||
| Carte additionnelle HomeConnect | 7371947 | |||||||
| * Sonde hygrométrique pour PCR | 7076818 | |||||||
| Ballon ECS 300L (sonde + V3V incluses) | 7411502 | |||||||
| Thermostat limiteur de plancher (60°C) | 7274278 | |||||||
| Kit antenne filaire déportée 10m | 7438175 | |||||||
| Sonde extérieure radio | 7262090 | |||||||
| Garantie Sérénité 3 ans pièces, 1 an main d’oeuvre et déplacement incluant la mise en service (tarifs net) | 7117750 | |||||||
| Garantie Sérénité 5 ans pièces, 1 an main d’oeuvre et déplacement incluant la mise en service (tarifs net) | 7395846 | |||||||
