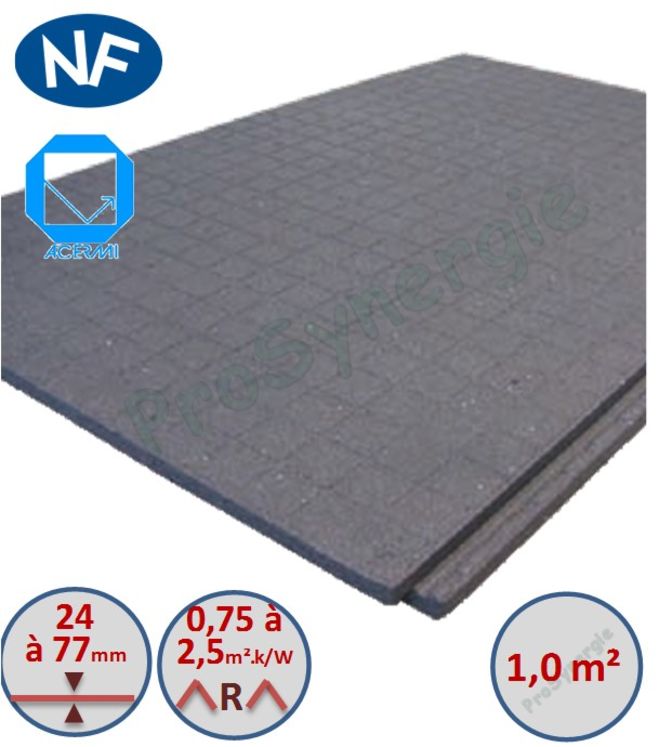

Plaques planes 1,25 x 0,8m (1 m²) Polystyrène OV-BOARD
| Performance Thermique | Qté suggérée | Epaisseur | Référence | |||
| R 0,75 | par 16 | 24 mm | 1652900 | |||
| R 1,00 | par 12 | 31 mm | 1652905 | |||
| R 1,25 | par 10 | 39 mm | 1652910 | |||
| R 1,70 | par 7 | 53 mm | 1652915 | |||
| R 2,10 | par 6 | 65 mm | 1652920 | |||
| R 2,20 | par 5 | 69 mm | 1652925 | |||
| R 2,50 | par 5 | 77 mm | 1652930 | |||
1. Pose de l'isolation périphérique
Pose de l'isolant périphérique contre les murs afin d'assurer l'étanchéité de l'ensemble. Rabattre la languette plastique et la fixer sur la plaque avec un ruban adhésif. Pose du film polyuréthane pare vapeur.
2. Pose des plaques
Pose des plaques planes grâce au système rainures et languettes, ce qui garantira l'homogéneité et l'étanchéité de la plaque.
3. Pose du tube
- Première possibilité : le système à rails.
Installation des rails à serrage avec bande autocollante pour tube de diamètre 14 ou 16 qui permettra une pose soignée des tubes sans abimer le film pare-vapeur, pour assurer une meilleure étanchéité lors de l'utilisation de chape liquide.
Ce système permet un meilleur enrobage du tube. (Veillez à avoir une surface propre pour coller les rails).
- Deuxième possibilité : le système à agrafes.
Mode de pose pratiquable par une seule personne. Un guidage propre est garanti par le pas de pose quadrillé sur la plaque. Une fixation optimale du tube est assurée grâce à la stabilité des agrafes sur le polystyrène expansé.
Avantages OV
- Plaques quadrillées avec des pas de pose de 50 et 25 mm pour une découpe facile
- Système rainures et languettes pour une homogénéité de l'ensemble et une bonne étanchéité
Astuces de montage
- Privilégier les agrafes longues
- Tracer le circuit à la bombe de peinture pour faciliter la pose
- Récupérer les chutes
- Préférer la pose en spirale double inversée (dite en "escargot") pour assurer un bon alignement des isolants
