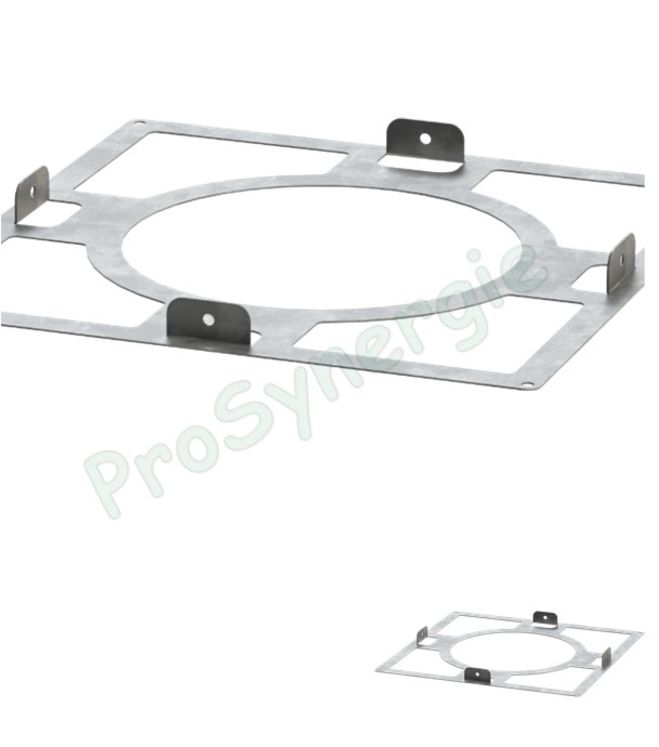

Plaque écart au feu galva pour le passage plancher des conduits de fumé isolé Ø ext. 130 à 350mm
Marque : TEN
Référence : TEN474080
Cette plaque se positionne autour d'un conduit isolé au-dessus d'un passage de plancher pour matérialiser et maintenir les distances de sécurité réglementaires.
Elle assure, grâce à ces grandes ouvertures une ventilation indispensable pour éviter tout confinement de la chaleur dans la traversée du plancher.
Elle peut être remplacée éventuellement par un support plancher.
Elle assure, grâce à ces grandes ouvertures une ventilation indispensable pour éviter tout confinement de la chaleur dans la traversée du plancher.
Elle peut être remplacée éventuellement par un support plancher.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Tableau de cotes
| Ø int. | 80 | 100 | 130 | 150 | 180 | 200 | 250 |
| Ø ext. | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
| A | 290 | 310 | 340 | 360 | 390 | 410 | 460 |
| B | 318 | 338 | 370 | 388 | 418 | 438 | 488 |
| Ø C | 160 | 180 | 210 | 230 | 260 | 280 | 330 |
Légende des cotes
| Ø int. | diametre interieur du conduit de fumé |
| Ø ext. | diametre interieur du conduit de fumé |
| A / B | Voir le schémas |
| Ø C | Voir le schémas |
