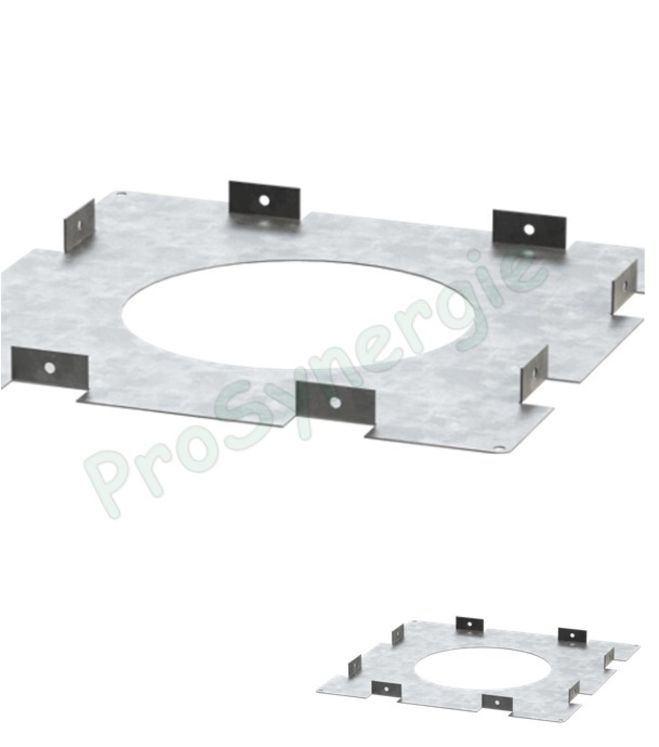

Plaque coupe feu galva pour le passage plafond des conduits de fumé isolé Ø ext. 130 à 350mm
Marque : TEN
Référence : TEN39300
Cette plaque qui se positionne autour d'un conduit isolé empêche la propagation du feu depuis un étage inférieur au niveau d'un passage de plancher.
Elle se positionne au plafond du niveau inférieur avant la pénétration de ce plancher. Elle matérialise également les distances de sécurité qu'il faut maintenir.
Elle peut être remplacée éventuellement par une plaque de finition.
Elle se positionne au plafond du niveau inférieur avant la pénétration de ce plancher. Elle matérialise également les distances de sécurité qu'il faut maintenir.
Elle peut être remplacée éventuellement par une plaque de finition.
En savoir plus
Tableau de cotes
| Ø int. | 80 | 100 | 130 | 150 | 180 | 200 | 250 |
| Ø ext. | 130 | 150 | 180 | 200 | 230 | 250 | 300 |
| A | 290 | 310 | 340 | 360 | 390 | 410 | 460 |
| B | 335 | 355 | 385 | 405 | 435 | 455 | 505 |
| Ø C | 148 | 165 | 203 | 223 | 253 | 273 | 318 |
Légende des cotes
| Ø int. | diametre interieur du conduit de fumé |
| Ø ext. | diametre interieur du conduit de fumé |
| A / B | Voir le schémas |
| Ø C | Voir le schémas |
