Plaque coupe feu galva pour le passage plafond des conduits de fumé isolé Ø ext. 130 à 350mm

Marque : TEN
Référence : TEN483910
TEN

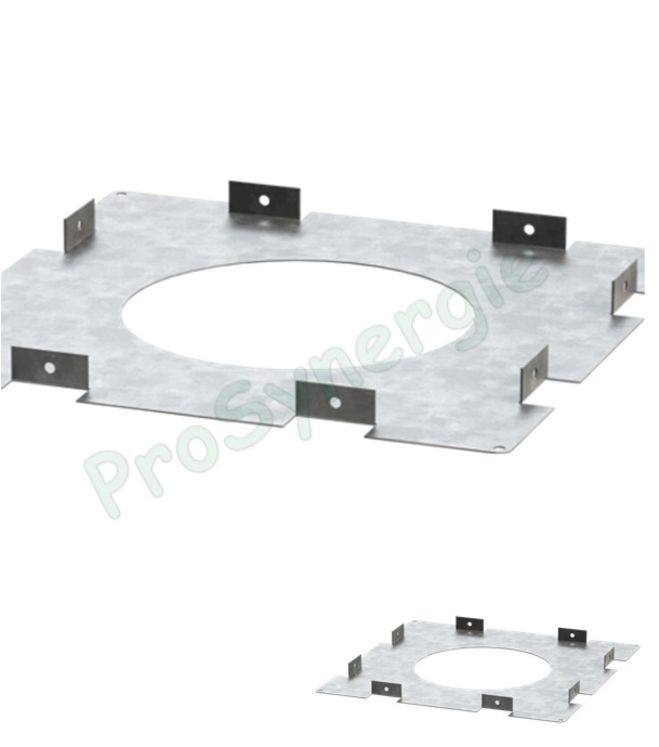

Cette plaque qui se positionne autour d'un conduit isolé empêche la propagation du feu depuis un étage inférieur au niveau d'un passage de plancher.
Elle se positionne au plafond du niveau inférieur avant la pénétration de ce plancher. Elle matérialise également les distances de sécurité qu'il faut maintenir.
Elle peut être remplacée éventuellement par une plaque de finition.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution
En savoir plus

Tableau de cotes

Ø int. 80 100 130 150 180 200 250
Ø ext. 130 150 180 200 230 250 300
A 290 310 340 360 390 410 460
B 335 355 385 405 435 455 505
Ø C 148 165 203 223 253 273 318

Légende des cotes

Ø int. diametre interieur du conduit de fumé
Ø ext. diametre interieur du conduit de fumé
A / B Voir le schémas
Ø C Voir le schémas
