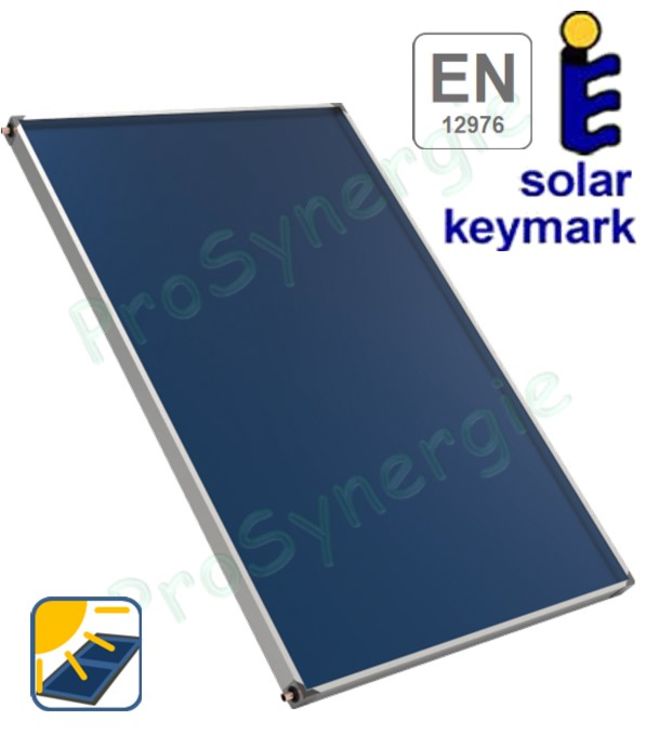

Panneau solaire plan Astrea 2,4m² HxLxP=1960x1210x80 mm + option verre antireflet et anti-grêle
Marque : THERMADOR
Référence : THEPSOL25VM
Capteur solaire à plans vitrés à circulation forcée avec liquidecalo-porteur, anti-corrosion et anti-gel.
Pré-chauffage et production d'eau chaude sanitaire (E.C.S)
Option : avec verre anti-reflet et anti-grêle
Pré-chauffage et production d'eau chaude sanitaire (E.C.S)
Option : avec verre anti-reflet et anti-grêle
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Fonction
Capteur solaire à plans vitrés à circulation forcée avec liquidecalo-porteur, anti-corrosion et anti-gel.
Pré-chauffage et production d'eau chaude sanitaire (E.C.S)
Caractéristiques
| Référence | A (mm) | B (mm) | C (mm) | D (mm) | Epaisseur (mm) | Poids à vide + emballage (Kg) |
| PSOL25VM | 1 280 | 1 960 | 1 910 | 1 210 | 80 | 41 |
| Volume (L) | Surface d'échange (m²) | Raccord (mm) | T° maxi. d'utilisation | P maxi. d'utilisation |
| 1,90 | 2,4 | Ø cu 22 (ép. 0,7mm) | 199°C | 10 bars |
Selon la disponibilité, les panneaux solaires et les supports bénéficieront d'un traitements de surface anti-corrosion. (Magnelis® est une marque d'ARCELOR MITTAL)
Ces traitements assurent une meilleure tenue dans les environnements salins qu'une simple galvanisation ou anodisation.
Repère suivant schéma
- 1 - Isolation laine minérale épaisseur 30 mm, densité 24 kg/m3, anti-condensation
- 2 - Cadre acier revêtement anti-corrosion Magnelis ®, épaisseur 0,5 mm
- 3 - Connexion Ø22 mm, Haute et Basse
- 4 - Absorbeur rigide en bronze, avec revêtement en aluminium sur une face, soudage laser, 11 tubes en Cu Ø8 mm, épaisseur 0,4 mm
- 5 - Verre anti-reflet et anti-grêle (en option)
Données d'efficacité
Rendement sur collecteur : 57%*
* Le rendement sur collecteur est défini par EU811/2013 pur un écart de température de 40°K entre le collecteur et l'air ambiant pour une irradiance de 1 000w/m²
Les données requises pour la norme EU811/2013 sont :
- Efficacité sans perte (rendement) : 0,77
- Coefficient du premier ordre (a1) : 4,24W/m².K
- Coefficient du second ordre (a2) : 0,019W/m².K²
- Variation selon l'angle d'incidence (Sud 0°) : 0,95
