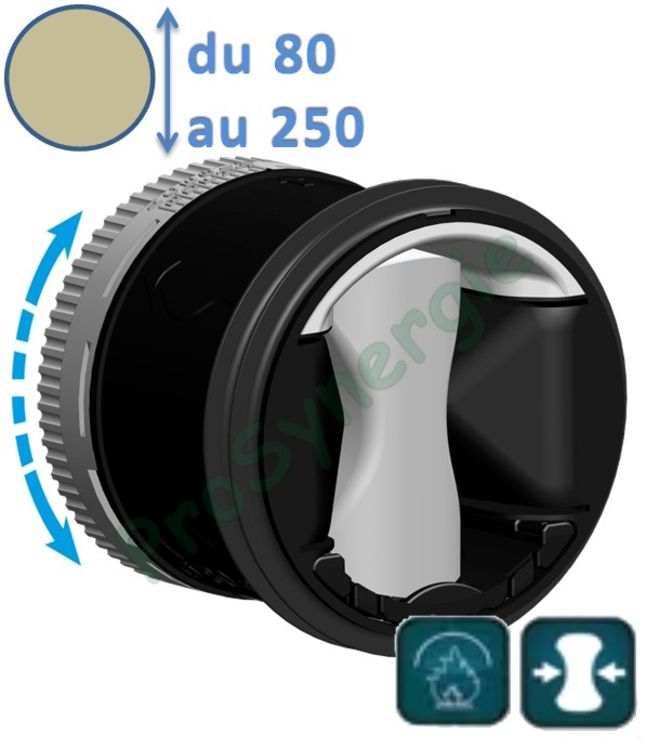

MR - Module de Régulation Modulo 50 - 250 Pa - Ventilation et conduit d´air
Marque : Aldes
Référence : ALD11016314
Cette gamme novatrice, répond au besoin croissant davoir un équilibrage optimum et une régulation en débit constant pour les systèmes de ventilation et de climatisation.
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Avantages
- Assure un débit fixe prédéterminé dans le réseau quels que soient les changements de pression.
- Facilité d’installation (sans outil).
- Facilité de réglage du débit par bague rotative sans outil (MR Modulo).
- Régulation optimum (précise, stable, silencieuse et durable).
- Disponible en 8 références seulement (MR Modulo).
- Sans PVC et sans maintenance.
- Certification UL.
Caractéristiques
- Modèle MR MONO : un seul débit pour un produit.
- Modèle MR MODULO : plusieurs débits réglables pour un produit.
- Corps en matière plastique (classement en réaction au feu M1) abritant la membrane régulatrice en silicone dans un passage calibré.
- Ce dernier est fixe pour le modèle MONO et modifiable pour le modèle MODULO.
- Maintien et étanchéité par joint extérieur périphérique double lèvre en élastomère.
- Diamètre : de 80 à 250 mm.
- Pression de fonctionnement :
- Gamme standard : sur une plage comprise entre 50 et 250 Pa, débit de 15 à 650 m3/h (MONO), de 20 à 650 m3/h (MODULO)
- Gamme haute pression : sur une plage comprise entre 150 et 650 Pa, débit de 120 à 1100 m3/h (MONO)
- Tolérance de débit sur sa plage de pression de fonctionnement :
- Q moyen = Q nominal +/- 5 m3/h pour MR ≤ 50 m3/h
- Q moyen = Q nominal +/- 10 % pour MR > 50 m3/h
- Température de fonctionnement : -10°C / +60°C.
- S’insère directement dans un conduit circulaire ou un piquage d’accessoire standard.
- Réglage manuel et sans outil du débit souhaité en retirant ou non la cale et en tournant la bague rotative (uniquement MODULO).
- Distance de stabilisation du débit d’air :
- En extraction : 1 Ø entre le terminal et le MR placé en aval
- En soufflage : 3 Ø entre le MR placé en amont et le terminal
- Mise en oeuvre horizontale ou verticale, pas d’orientation spécifique de la membrane.
