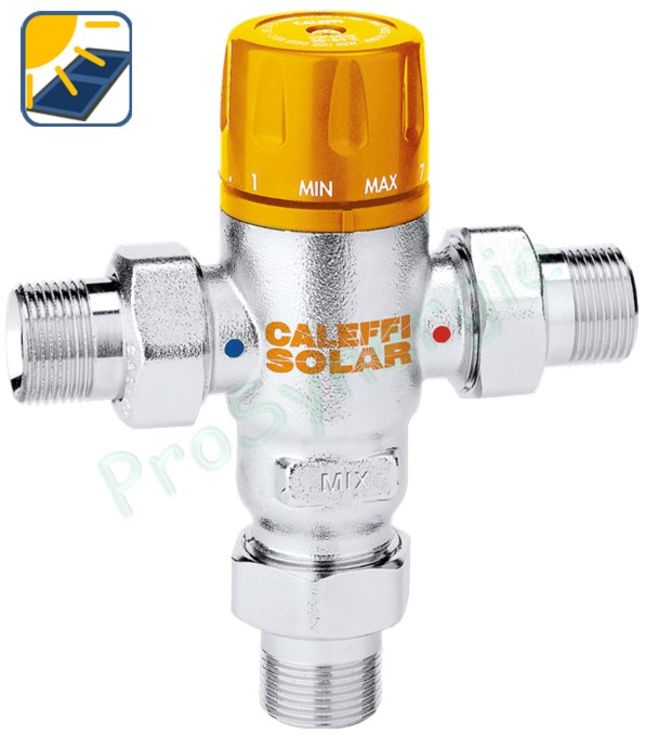

Mitigeur thermostatique domestique réglable avec clapets anti-retour intégrés pour installations solaires
(Adaptés aux installations solaires)
Fonction
Le mitigeur thermostatique s’utilise dans les installations d’eau chaude sanitaire. Il sert à maintenir constante la valeur réglée de la température de l’eau mélangée destinée aux robinets, quelles que soient les variations de température ou de pression d’alimentation en eau chaude et froide ou de débit prélevé.
Cette série spéciale de mitigeurs est particulièrement adapté pour fonctionner de façon continue, à une température d’entrée d’eau chaude très élevée provenant d’un chauffe-eau solaire.
Caractéristiques techniques
- Matériaux :
- Corps : laiton anti-dézincification EN 12165 CW724R, chromé
- Obturateur : PSU
- Ressorts : acier inox EN 10270-3 (AISI 302)
- Joints d’étanchéité : EPDM
- Plage de réglage : 30–65 °C
- Précision : ± 2 °C
- Pression maxi d’exercice (statique) : 14 bar
- Pression maxi d’exercice (dynamique) : 5 bar
- Pression minimale d’exercice (dynamique) : 0,2 bar
- Température maxi en entrée : 100 °C
- Rapport maximum entre les pressions en entrée (chaud/froid ou froid/chaud) : 2:1
- Différence de température minimum entre l’entrée de l’eau chaude et la sortie de l’eau mitigée pour garantir les meilleurs performances : 15 °C
- Débit minimal pour assurer le maintien de la température : 5 l/min
- Raccordements :
- version standard : raccords unions 1/2” et 3/4” M (ISO 228-1)
- version avec clapets anti-retour : raccords unions 3/4” M (ISO 228-1)
Dimensions
| Référence | Code | DN | A | B | C | D | E | F | Poids (Kg) | Clapets | SAB * | Plage T °C | Débit max. |
| THEMT25215 | 252140 | 20 | 1/2' | 67 | 134 | 152 | 86,5 | 65,5 | 1,11 | Non | Non | 30 - 65°C | 2,6 m3/h |
| THEMT25220 | 252150 | 20 | 3/4' | 67 | 134 | 152 | 86,5 | 65,5 | 1,12 | Non | Non | 30 - 65°C | 2,6 m3/h |
| THEMT25220C | 252153 | 20 | 3/4' | 71,5 | 143 | 156,5 | 91 | 65,5 | 1,21 | Oui | Non | 30 - 65°C | 2,6 m3/h |
| THEMT252715C | 252714 | 15 | 1/2' | 62,5 | 125 | 126,5 | 81,5 | 45 | 0,58 | Oui | Oui | 35 - 55°C | 1,5 m3/h |
| THEMT252720C | 252713 | 20 | 3/4' | 67 | 134 | 127 | 82 | 45 | 0,81 | Oui | Oui | 35 - 55°C | 1,7 m3/h |
* Sécurité anti-brûlure
Principe de fonctionnement
L’élément régulateur du mitigeur thermostatique est un capteur de température complètement immergé dans le conduit de sortie d’eau mitigée, qui par son mouvement de dilatation et de contraction, règle en permanence la juste proportion d’eau chaude et d’eau froide à l’entrée. Les débits d’eau sont réglés au moyen d’un piston qui se meut dans un cylindre spécial entre le siège de passage de l’eau chaude et celui de l’eau froide.
Même lorsque la pression chute à cause d’un soutirage d’eau chaude ou froide en d’autres points de puisage ou lorsque les températures d’entrée d’eau de mitigeur varient, le mitigeur règle automatiquement les débits d’eau chaude et froide afin de maintenir la température réglée.
