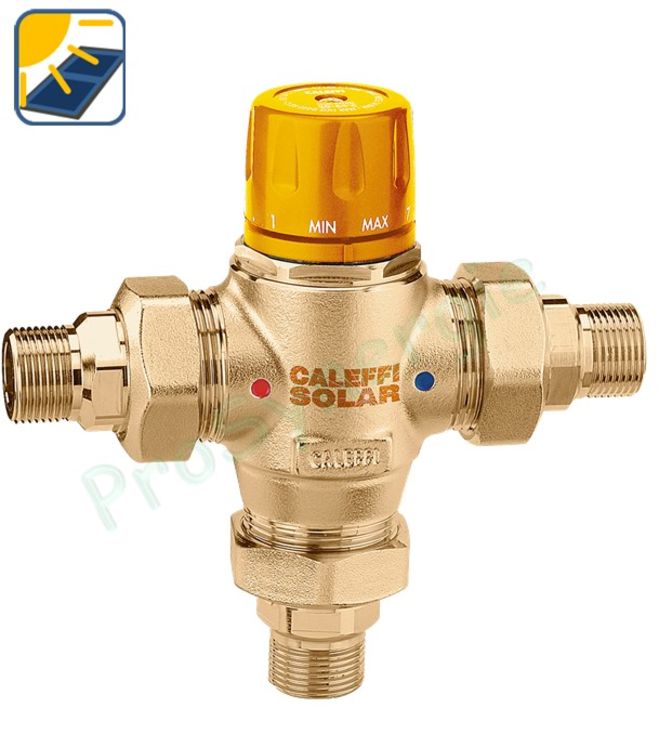

Mitigeur thermostatique collectivités montage en T standard ou avec clapets intégrés pour installations solaires
Avec ou sans clapets anti-retour intégrés.
Fonction
Le mitigeur thermostatique s’utilise dans les installations d’eau chaude sanitaire. Il sert à maintenir constante la valeur réglée de la température de l’eau mélangée destinée aux robinets, quelles que soient les variations de température ou de pression d’alimentation en eau chaude et froide ou de débit prélevé.
Cette série spéciale de mitigeurs est particulièrement adapté pour fonctionner de façon continue, à une température d’entrée d’eau chaude très élevée provenant d’un chauffe-eau solaire.
Mitigeur thermostatique en laiton conçu spécifiquement pour les systèmes de chauffe-eau solaire avec bouclage d'eau chaude sanitaire, adapté aussi bien aux immeubles collectifs (résidences, bâtiments commerciaux, hôtels) qu'aux installations domestiques.
Ce mitigeur thermostatique a été spécialement développé pour les applications à débit élevé et pour fonctionner de manière continue, même avec des températures d'eau chaude d'entrée très élevées provenant des chauffe-eau solaires.
Résistance élevée à la température : Les composants internes du dispositif de régulation sont conçus pour résister à des températures extrêmement élevées, assurant ainsi un fonctionnement optimal même avec des températures d'eau chaude d'entrée atteignant jusqu'à 110°C de manière continue.
Cartouche interchangeable : La cartouche interne, regroupant tous les éléments nécessaires à la régulation, est pré-assemblée en une seule pièce et peut être facilement inspectée, nettoyée et remplacée si nécessaire, sans avoir à démonter le corps du mitigeur de l'installation.
Revêtement anti-abrasif : Toutes les parties fonctionnelles telles que l'obturateur, les logements et les guides, sont chimiquement nickelées. Ce revêtement réduit au minimum le risque de dépôts calcaires, assurant ainsi le maintien des performances à long terme.
Thermostat à faible inertie : L'élément de régulation de température, principal composant du mitigeur thermostatique, se caractérise par une faible inertie thermique. Cela lui permet de réagir rapidement aux variations de pression et de température à l'entrée, réduisant ainsi les temps de réponse du dispositif.
Réglage de température et verrouillage : Le bouton de réglage de la température peut être tourné sur 360 degrés entre les positions minimale et maximale. Ce bouton est équipé d'un dispositif de sécurité permettant de verrouiller la température à la valeur souhaitée.
Caractéristiques
Corps laiton chromé, raccords unions
Plage de réglage 30-65°C ou 35-55°C selon les modèles
Sécurité anti-brûlure sur les modèles : MT252715C et MT252720C
Gamme
|
Code article |
Référence Fabricant |
Option |
A |
B |
C |
D |
E |
F |
|---|---|---|---|---|---|---|---|---|
| THEMT252320 | 252353 | Avec clapet intégré | 3/4" | 85 | 170 | 174 | 95 | 79 |
| THEMT252326 | 252363 | Avec clapet intégré | 1" | 104 | 208 | 198 | 109 | 89 |
| THEMT252333 | 252373 | Avec clapet intégré | 1"1/4 | 104 | 208 | 198 | 109 | 89 |
| THEMT252340 | 252380 | Sans clapet | 1"1/2 | 127 | 254 | 248 | 135 | 113 |
| THEMT252350 | 252390 | Sans clapet | 2" | 131 | 262 | 252 | 139 | 113 |
Principe de fonctionnement
L’élément régulateur du mitigeur thermostatique est un capteur de température complètement immergé dans le conduit de sortie d’eau mitigée, qui par son mouvement de dilatation et de contraction, règle en permanence la juste proportion d’eau chaude et d’eau froide à l’entrée.
Les débits d’eau sont réglés au moyen d’un piston qui se meut dans un cylindre spécial entre le siège de passage de l’eau chaude et celui de l’eau froide.
Même lorsque la pression chute à cause d’un soutirage d’eau chaude ou froide en d’autres points de puisage ou lorsque les températures d’entrée d’eau de mitigeur varient, le mitigeur règle automatiquement les débits d’eau chaude et froide afin de maintenir la température réglée.
