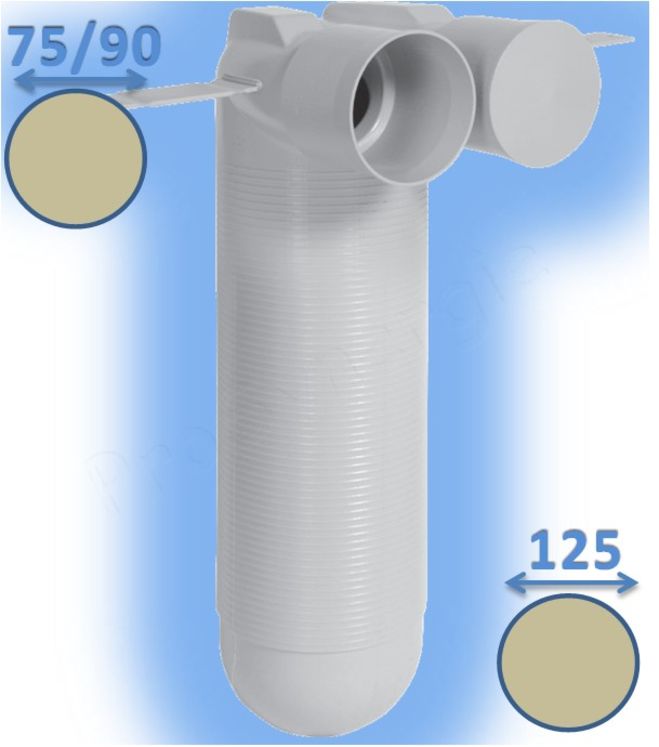

Manchette coudée Ø 125 mm (côté bouche) -> piquages pour Réseau Ventilation Optiflex Rond Ø 90 ou 75 mm

Marque : Aldes
Référence : ALD11091995
Aldes
En savoir plus

Description

La manchette coudée 2 piquages permet de raccorder une bouche de reprise ou de soufflage en D125 mm à 1 ou 2 conduits circulaires.

Pour préserver le réseau des pollutions, les manchettes
sont livrées obturées dans un emballage hermétique individuel.

Mise en oeuvre

La manchette peut s'installer en faux-plafond, murs ou dalle.
Elle se raccorde au réseau avec un joint torique qui se positionne sur la gorge entre la deuxième et troisième annelure du conduit afi n de garantir l'étanchéité du réseau.
La manchette se découpe pour s'adapter à la hauteur de plafond et dalle ainsi qu'à la profondeur de mur.
Elle se fixe au support grâce à deux pattes de fixation et 2 vis.

Dimensions

DN (mm) Référence Description Cond.
75 11091877 Manchette D125
coudée 90°
circulaire 2 piquages
1/10
90 11091895
