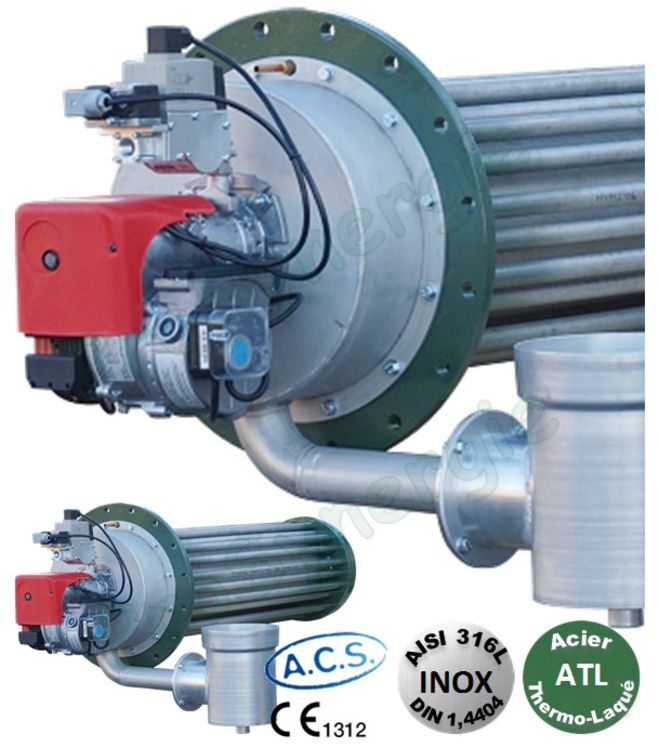

Kit réchauffeur à Gaz sur bride DN 400 (ATL ou Inox 316) jusqu´à 34 KW
Marque : Charot
Référence : CHA023285
Attention : ne peut être vendu dans ces conditions financières sans un ballon réchauffeur Charot
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+
d'éco-contribution
En savoir plus
Précautions de montage
En raison du poids élevé des réchauffeurs et pour préserver le revêtement A.T.L. des ballons, il est impératif de respecter les précautions de montage suivantes :
- Protéger l'intérieur de la buse du ballon (avec un chiffon ou un carton)
- Introduire les tubes du réchauffeur dans la buse en appui sur la protection
- Faire glisser le réchauffeur à l'intérieur
- Positionner 2 boulons en partie supérieure en respectant l'orientation du plateau
- Retirer la protection
- Boulonner entièrement le plateau en positionnant correctement le joint et serrer
Raccordement réchauffeur (Pression de service 4 bar Maxi)
- Équiper le circuit primaire d’un circulateur adapté au débit et à la perte de charge.
- Purger le réchauffeur à l’aide du purgeur d'air placé sur la calotte de distribution.
Repère sur les plans :
- Boulons : Appliquer un couple de serrage de 100 Nm
- Taraudage Ø 15/21 F pour Doigt de gant
- Piquage Ø 40/49 F (en Option) pour appoint électrique. (disponible uniquement pour réservoir DN 900 et +)
