INOVEC micro watt C4
DOMAINE D'APPLICATION
• Ventilateur d'extraction pour système VMC.
• Habitat collectif et locaux tertiaire.
• Certification C4 Ø 160 (400°C / 1/2h).
MISE EN OEUVRE
• Intérieure / extérieure.
• Combles / locaux techniques.
DESCRIPTION
• 7 modèles inoVEC micro-watt jusqu'à 12000 m3/h.

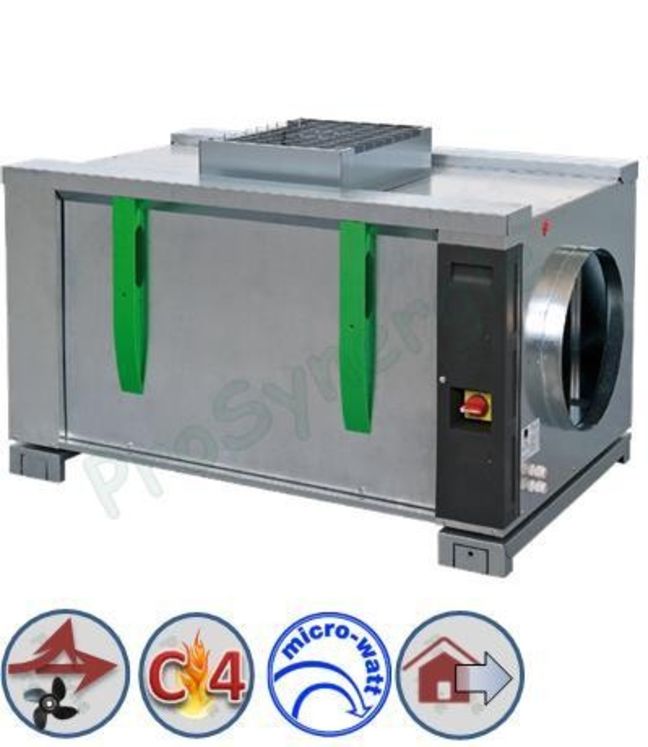

• Caisson en tôle galvanisée disponible en version refoulement vertical (RV) ou en version refoulement en ligne (RH).
• Caisson monobloc avec boitier micro-watt intégré, pré-câblé et pré-programmé en usine.
• Ensemble moto-ventilateur avec roue double ouïe à action, entraînement poulie-courroie, monté sur rails coulissants.
• Interrupteur de proximité et pressostat d'alarme montés.
• Larges portes ergonomiques.
• Plots antivibratiles. Pattes de fixation.
• Disponible en version "caisson vissé", en version "traitement Epoxy" et en version "60 Hz". Nous consulter
ENCOMBREMENT - POIDS
| Type | L (mm) | P (mm) | H (mm) | Refoulement (mm) | Ø N (mm) | Poids (Kg) |
|---|---|---|---|---|---|---|
| inoVEC 3000 RV | 1280 | 802 | 741 | 280x333 ou Ø 500 | 400 | 72 |
| inoVEC 4000 RV | 1280 | 802 | 741 | 332x396 ou Ø 500 | 400 | 78 |
| inoVEC 5000 RV | 1280 | 802 | 741 | 332x396 ou Ø 500 | 400 | 77 |
| inoVEC 6500 RV | 1460 | 932 | 859 | 394x473 ou Ø 630 | 500 | 103 |
| inoVEC 8000 RV | 1460 | 932 | 859 | 394x473 ou Ø 630 | 500 | 97 |
| inoVEC 10000 RV | 1695 | 1102 | 936 | 467x557 ou Ø 630 | 630 | 138 |
| inoVEC 12000 RV | 1695 | 1102 | 936 | 467x557 ou Ø 630 | 630 | 144 |
MANCHETTE SOUPLE M0
| Type | Aspiration Ø (mm) | Refoulement Ø (mm) |
|---|---|---|
| inoVEC 3000 RV - 4000 RV - 5000 RV | 400 | 500 |
| inoVEC 3000 RH - 4000 RH - 5000 RH | 500 | 500 |
| inoVEC 6500 RV - 8000 RV | 500 | 630 |
| inoVEC 6500 RH - 8000 RH | 630 | 630 |
| inoVEC 10000 RV - 12000 RV | 630 | 710 |
| inoVEC 10000 RH - 12000 RH | 710 | 710 |
CARACTERISTIQUES ELECTRIQUES
| Type | Clt Feu | Débit maxi (m3/h) | Alim. | Nb de pôles | Puis. nom. moteur (kW) | Intensité maxi (A) |
|---|---|---|---|---|---|---|
| inoVEC 3000 | C4 Ø 160 | 3300 | Mono | 4 | 0,55 | 6,7 |
| inoVEC 4000 | C4 Ø 160 | 4500 | Mono | 4 | 0,75 | 7,2 |
| inoVEC 5000 | C4 Ø 160 | 5500 | Mono | 4 | 1,1 | 9 |
| inoVEC 6500 | C4 Ø 160 | 7300 | Mono | 4 | 1,1 | 9 |
| inoVEC 8000 | C4 Ø 160 | 8300 | Mono | 4 | 2,2 | 16 |
| inoVEC 10000 | C4 Ø 160 | 10000 | Mono | 4 | 2,2 | 16 |
| inoVEC 12000 | C4 Ø 160 | 13000 | Tri | 4 | 3 | 8,5 |
