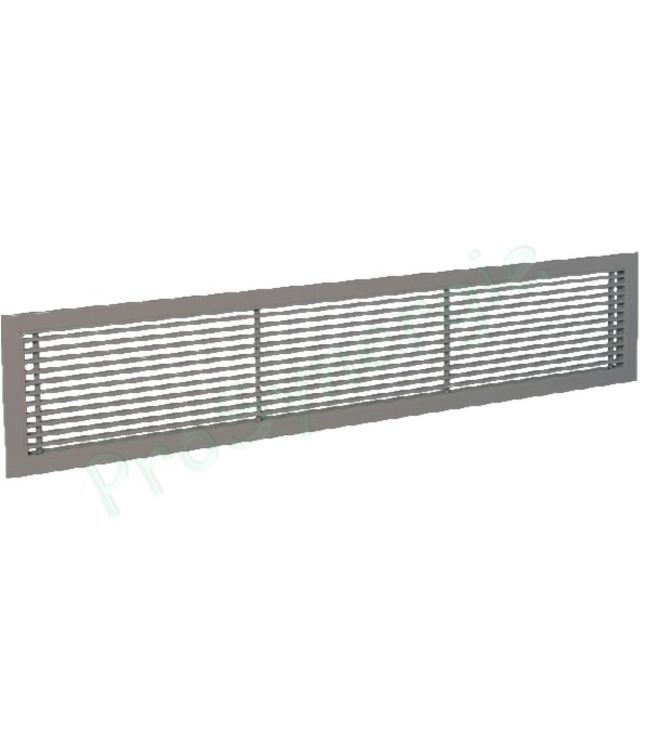

Grille longue pour diffusion d´air - Série Gridlined Wall

Envoyer à un ami
Une question ?
Marque : Aldes
Référence : ALD11050564
Aldes
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

Grille ACC 440

Déscription

  • Barres frontales fixes horizontales espacées de 13 mm, déflexion 0°.
  • Finition aluminium anodisé, teinte naturelle satinée.
  • Fixation non apparente par clips à friction.

Domaine d'application

  • Soufflage, reprise pour toutes applications de ventilation et de conditionnement d’air.
  • Positionnement mural ou en allège.

Accessoires

  • Registre SGS à mouvement contra-rotatif, en tôle d’acier galvanisé. Montage sur grille par clips.
  • Contre-cadre F4 en tôle d’acier galvanisé.
  • Plénum de raccordement MT et ME en tôle d’acier galvanisé avec piquage arrière ou piquage côté.

Gamme Complémentaire

  • Toutes dimensions jusqu’à 2025 x 800 mm. Déflexion 15°, une ou deux directions. Répartiteur de flux d’air. Versions linéaires (bandeaux) et pièces d’angle. Noyau seul. Portes d’accès pour ventilo-convecteurs. Finition peinture selon carte RAL. Fixation par vis ou fermoirs (nous consulter).

Débits de confort pour Lw < NR 25 et dimensions

L x H (mm) Ø piquage (mm) Débit (m3/h) L x H (mm) Ø piquage (mm) Débit (m3/h)
200 x 100 80 160 600 x 150 160 650
250 x 100 100 180 600 x 200 200 800
300 x 100 125 250 800 x 100 2 x 125 550
400 x 100 125 330 800 x 200 2 x 200 1000
500 x 100 125 380 1000 x 150 2 x 160 1000
600 x 100 2 x 100 500 1500 x 200 3 x 200 1800
250 x 150 125 280 800 x 75 2 x 100 400
300 x 150 160 350 800 x 150 2 x 160 800
400 x 150 160 450 1000 x 75 2 x 100 550
500 x 150 160 550 1000 x 200 2 x 200 1200
400 x 200 200 550 1000 x 100 2 x 125 650
500 x 200 200 680 1500 x 150 3 x 160 1350

Grille ACC 440 Z

Débits de confort pour Lw

L x H (mm) Ø Piquage (mm) Débit (m3/h) L x H (mm) Ø Piquage (mm) Débit (m3/h)
1000 x 75 2 x 100 550 300 x 150 160 350
200 x 100 80 160 400 x 150 160 450
300 x 100 125 250 600 x 150 160 650
400 x 100 125 330 800 x 150 2 x 160 800
600 x 100 2 x 100 500 1000 x 150 2 x 160 1000
800 x 100 2 x 125 550 1500 x 150 3 x 160 1350
1000 x 100 2 x 125 650 - - -
