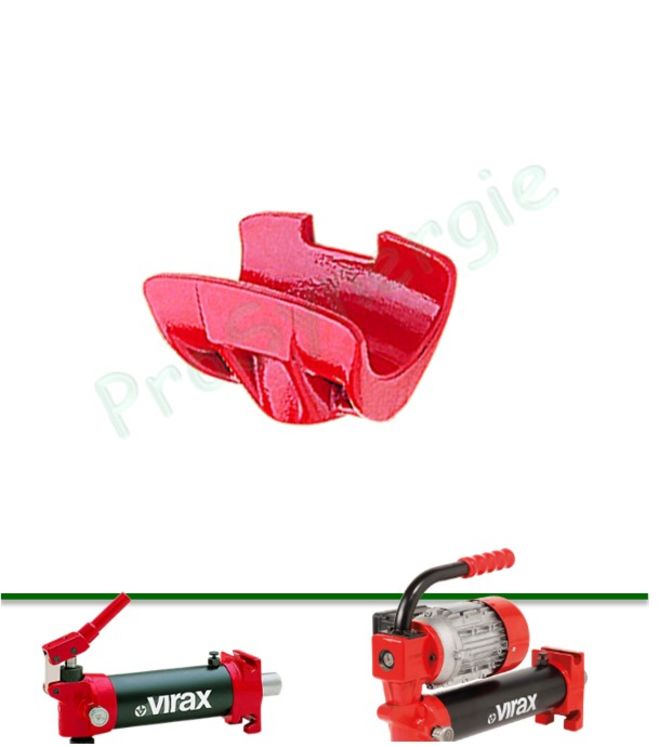

Les formes de cintrage Virax de la gamme "tube gaz série myenne et forte" sont adaptées pour le tube acier standard pour installation de chauffage. Ces tubes appelé parfois tube gaz acier ont une forte épaisseur (par exemple, le tube 1/2' ou 15/21, à une épaisseur de 3 mm).
Le rayon de cintrage du tube acier est calculé par rapport à la fibre neutre (axe du tube).
|
Tube " |
Tube mm |
Rayon mm |
kg |
REF |
|
3/8 |
12/17 |
40 |
0,845 |
VIR240141 |
|
1/2 |
15/21 |
50 |
0,875 |
VIR240142 |
|
3/4 |
20/27 |
65 |
1,190 |
VIR240143 |
|
1 |
26/34 |
100 |
1,950 |
VIR240144 |
|
1.1/4 |
33/42 |
135 |
3,300 |
VIR240145 |
|
1.1/2 |
40/49 |
160 |
4,650 |
VIR240146 |
|
2 |
50/60 |
210 |
7,050 |
VIR240147 |
|
2.1/2* |
66/76 |
350 |
19,480 |
VIR240148 |
|
3* |
80/90 |
400 |
27,900 |
VIR240149 |
|
2.1/2** |
66,76 |
350 |
22,000 |
VIR240122 |
|
3*** |
80/90 |
420 |
30,200 |
VIR240123 |
|
3.1/2*** |
90/102 |
mini 1800 |
9,025 |
VIR240124 |
|
4*** |
102/114 |
mini 2000 |
9,320 |
VIR240125 |
* avec flasque articulée (240228).
** avec flasques 2.1/2 à 4" (240222 - 240223) ou flasque 2.1/2" (240220 - 240221).
*** uniquement avec flasques 2.1/2" à 4" (240222 - 240223).
Le cintrage se fait en plusieurs points.
Par exemple pour un cintrage à 90° sur du tube acier de 4' : il se fait sur 16 portions, ce qui nécessite cintrer le tube acier 16 fois à 5,6° pour obtenir les 90°.
