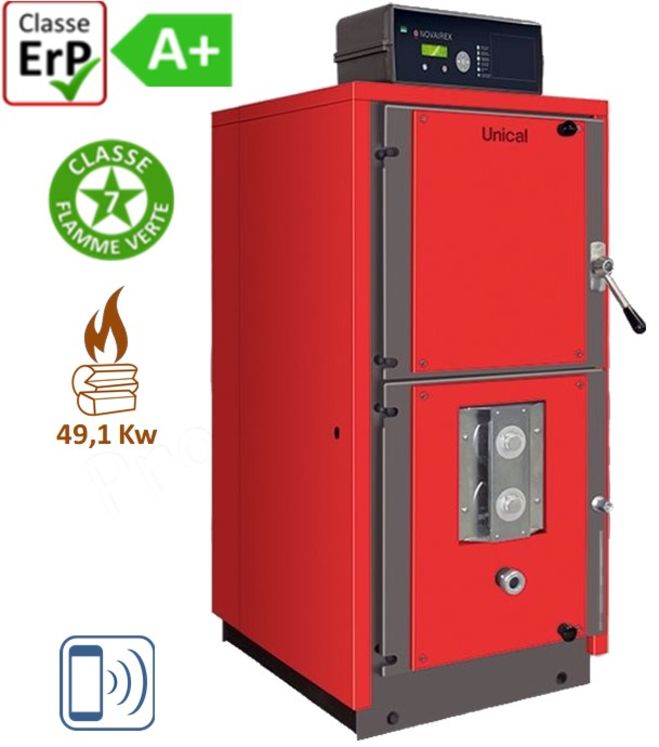

Equipements et caractéristiques :
3 modèles : 34 - 45 - 55 (de puissances utiles nominales : 30,6 - 40,1 - 49,1 kW).
Classe énergétique : 5 (selon NF EN 303.5 / 2012).
Rendement élevé (pour les combustibles solides) : jusqu’à 89,5 %.
Optimisation et contrôle de la combustion par la régulation des amenées d’air primaire et secondaire, au moyen d’un registre intégré avec clapets “papillons”.
Ventilateur modulant positionné en aspiration sur la boîte à fumées postérieure.
Magasin de stockage du bois en acier au carbone de 8 mm d’épaisseur.
Berceau de foyer, grille et barreaux en acier INOX AISI 310S.
Partie arrière interne du magasin de chargement supérieur en matériau réfractaire de forte épaisseur pour éviter la formation de condensats acides indésirables.
“Catalyseur” inférieur en matériau réfractaire.
Revêtement interne de la porte de chargement supérieure en matériau réfractaire, avec une ouverture à 180° de celle-ci pour faciliter l’introduction des bûches de bois.
Contre-porte antifumée à rotation totale contre la porte de chargement supérieure.
Poignée à volant anti brûlure d’ouverture de la porte de chargement en combustible supérieure.
“By-pass” automatique d’aspiration des fumées activé lors de l’ouverture de la porte de chargement supérieure. Positionné directement sur cette dernière, il permet le chargement des bûches de bois, chaudière en service, sans risque de retour de fumées indésirables dans l’ambiance.
Isolation intégrale du corps de chauffe en acier et de la boîte à fumées postérieure par un matelas de laine de roche de 50 mm d’épaisseur, lui-même recouvert par une feuille de protection en aluminium.
Echangeur de sécurité thermique (antisurchauffe eau) à serpentin en acier, de grande surface, positionné dans la partie supérieure du corps de chauffe et entièrement immergé.
Soupape thermostatique anti condensation intégrée dans le corps de chauffe an acier.
Kit hydraulique anti condensation avec pompe modulante et vanne à 3 voies thermostatique.
Tableau de commande BIOTRONIC modulant pour la gestion de :
- Etats de fonctionnement ;
- Sécurités, alarmes sonores et visuelles ;
- Données relatives aux éléments contituants l’installation ;
- Gestion d’une éventuelle production d’ECS annexe.
Options :
- Ballon d’accumulation thermique (tampon) EPS de 200 à 2000 litres (volume à calculer sur une base de 40 ou 50 l/kW).
- Modules hydrauliques simple circuit ou double circuit, pour température constante ou régulée.
- Régulateur climatique digital LAGO 0321 sur socle mural.
- Sonde d’ambiance / commande à distance FBR2.
Garantie :
5 ans sur le corps de chauffe et 2 ans sur les autres composants, à dater de la mise en service obligatoire.
Caractéristiques techniques :
|
REF |
Classe ErP |
Puissance utile
nominale* (en kW) |
Contenance en eau
(litres) |
Pertes de charge côté eau
(Δt 15°C mm c.e.) |
Température
fumées (°C) |
Volume de
chargement (litres) |
Longueur des
bûches (cm) |
CO 13%
mg/Nm3 |
Poussières 13%
mg/Nm3 |
NOx 13 % mg/Nm3 |
| FIREX 34 2S |
21175 |
A+ |
30,6 |
59 |
0,13 |
171 |
108 |
50 |
263 |
19 |
131 |
| FIREX 45 2S |
21176 |
A+ |
40,1 |
71 |
0,24 |
177 |
160 |
50 |
341 |
18 |
133 |
| FIREX 55 2S |
21177 |
A+ |
49,1 |
93 |
0,29 |
178 |
218 |
70 |
267 |
19 |
137 |
