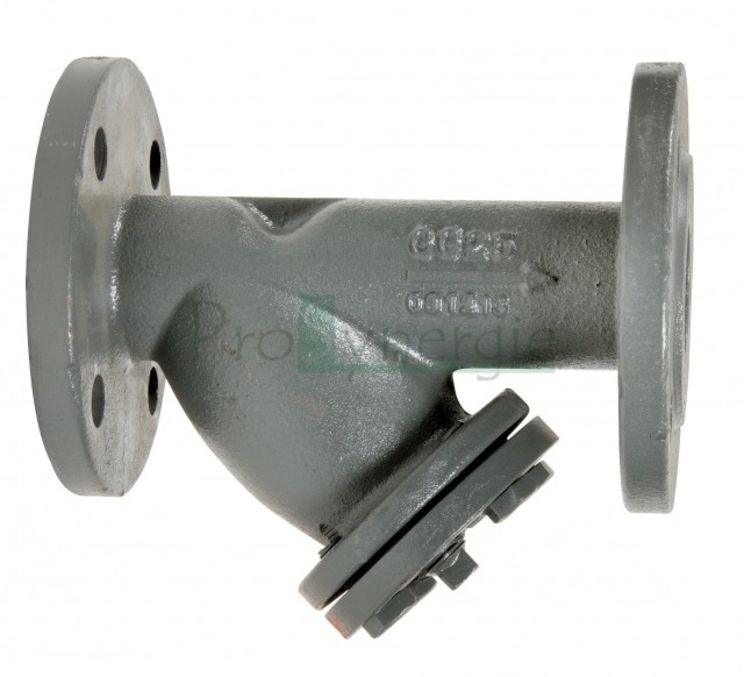

Corps fonte EN GJL-250 - Cartouche inox 304 démontable - Joint EPDM
Bouchon de purge laiton
Montage horizontal ou vertical avec fluide descendant
Respecter le sens de passage indiqué sur le corps par une flèche
Code article | Diamètre | Raccordement | Pression Nominale (bar) | Température Mini (°C) | Température Maxi (°C) | Ecartement (mm) | Maille ( mm ) |
220015 |
15 |
GN10/16 |
16 |
-10 |
120 |
130 |
1 |
220020 |
20 |
GN10/16 |
16 |
-10 |
120 |
150 |
1 |
220025 |
25 |
GN10/16 |
16 |
-10 |
120 |
160 |
1 |
220032 |
32 |
GN10/16 |
16 |
-10 |
120 |
180 |
1 |
220040 |
40 |
GN10/16 |
16 |
-10 |
120 |
200 |
1 |
220050 |
50 |
GN10/16 |
16 |
-10 |
120 |
230 |
1 |
220100 |
100 |
GN10/16 |
16 |
-10 |
120 |
350 |
1,6 |
220125 |
125 |
GN10/16 |
16 |
-10 |
120 |
400 |
1,6 |
220150 |
150 |
GN10/16 |
16 |
-10 |
120 |
480 |
1,6 |
220200 |
200 |
GN16 |
16 |
-10 |
120 |
600 |
1,6 |
220201 |
200 |
GN10 |
16 |
-10 |
120 |
600 |
1,6 |
220251 |
250 |
GN16 |
10 |
-10 |
120 |
730 |
1,6 |
220300 |
300 |
GN10 |
10 |
-10 |
120 |
850 |
1,6 |
220301 |
300 |
GN16 |
10 |
-10 |
120 |
850 |
1,6 |
220350 |
350 |
GN10 |
10 |
-10 |
120 |
980 |
1,6 |
220400 |
400 |
GN10 |
10 |
-10 |
120 |
1100 |
1,6 |
