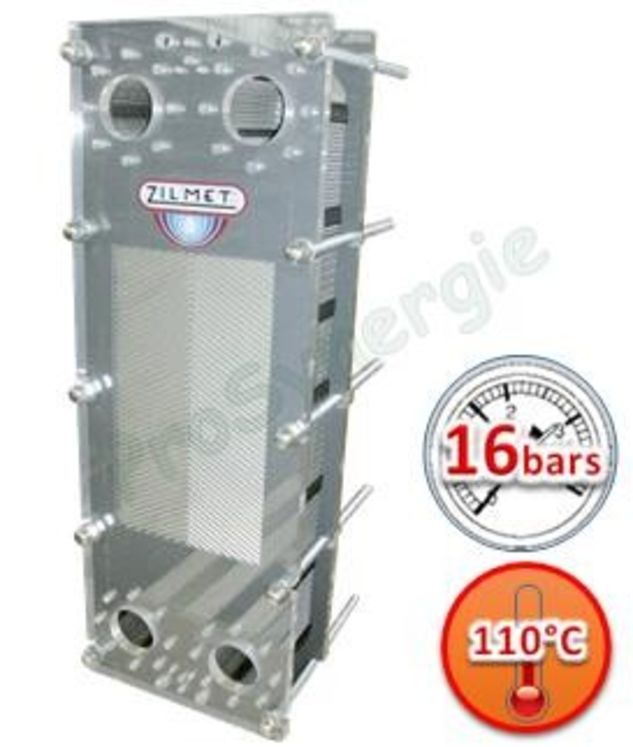

Les échangeurs de chaleur à plaques Zilmet sont composés par des plaques en acier inoxydable AISI 316, opportunément profilées et avec épaisseur 0,5 mm, séparées par des joints en EPDM adéquats aux prestations requises. Température de service maximale 140° C. En cas d'applications particulières, des joints en NDR sont disponibles. Température de service maximale 110° C. Le bati est en acier peint à poudres époxydiques, couleur gris. Zilmet teste les échangeurs de chaleur avec pression de service 1,5 fois plus forte que la pression nominale.
Applications principales :
Caractéristiques principales :
| Art.Nr. | Nb. plaque(s) | Raccordement | Hauteur C | Largeur A | Distance D | Distance B | Epaisseur échangeur | Epaisseur Total | Ø Tirant | Surface d'échange (m²) | P (bar) service | P (bar) d'essais | Poid (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1750604900 | 49 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 293.55 | 500 | M30 | 30.38 | 16 | 24 | 947.00 |
| 1750605900 | 59 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 333.05 | 500 | M30 | 36.58 | 16 | 24 | 977.00 |
| 1750606900 | 69 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 372.55 | 500 | M30 | 42.78 | 16 | 24 | 1007.00 |
| 1750607900 | 79 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 412.05 | 1000 | M30 | 48.98 | 16 | 24 | 1037.00 |
| 1750608900 | 89 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 451.55 | 1000 | M30 | 55.18 | 16 | 24 | 1067.00 |
| 1750609900 | 99 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 491.05 | 1000 | M30 | 61.38 | 16 | 24 | 1097.00 |
| 1750610900 | 109 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 530.55 | 1000 | M30 | 67.58 | 16 | 24 | 1127.00 |
| 1750611900 | 119 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 570.05 | 1000 | M30 | 73.78 | 16 | 24 | 1157.00 |
| 1750612900 | 129 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 609.55 | 1000 | M30 | 79.98 | 16 | 24 | 1187.00 |
| 1750613900 | 139 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 649.05 | 1000 | M30 | 86.18 | 16 | 24 | 1217.00 |
| 1750614900 | 149 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 688.55 | 1000 | M30 | 92.38 | 16 | 24 | 1247.00 |
| 1750615900 | 159 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 728.05 | 1000 | M30 | 98.58 | 16 | 24 | 1277.00 |
| 1750616900 | 169 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 767.55 | 1000 | M30 | 104.78 | 16 | 24 | 1307.00 |
| 1750617900 | 179 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 807.05 | 1000 | M30 | 110.98 | 16 | 24 | 1337.00 |
| 1750618900 | 189 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 846.55 | 1000 | M30 | 117.18 | 16 | 24 | 1367.00 |
| 1750619900 | 199 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 886.05 | 1000 | M30 | 123.38 | 16 | 24 | 1397.00 |
| 1750620900 | 209 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 925.55 | 1000 | M30 | 129.58 | 16 | 24 | 1427.00 |
| 1750621900 | 219 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 965.05 | 1000 | M30 | 135.78 | 16 | 24 | 1457.00 |
| 1750622900 | 229 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1004.55 | 1000 | M30 | 141.98 | 16 | 24 | 1487.00 |
| 1750623900 | 239 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1044.05 | 1000 | M30 | 148.18 | 16 | 24 | 1517.00 |
| 1750624900 | 249 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1083.55 | 1000 | M30 | 154.38 | 16 | 24 | 1547.00 |
| 1750625900 | 259 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1123.05 | 1000 | M30 | 160.58 | 16 | 24 | 1577.00 |
| 1750626900 | 269 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1162.55 | 1000 | M30 | 166.78 | 16 | 24 | 1607.00 |
| 1750627900 | 279 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1202.05 | 1000 | M30 | 172.98 | 16 | 24 | 1637.00 |
| 1750628900 | 289 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1241.55 | 1000 | M30 | 179.18 | 16 | 24 | 1667.00 |
| 1750629900 | 299 | 4 x DN 125mm | 1650 | 590 | 1294 | 298 | 1281.05 | 1000 | M30 | 185.38 | 16 | 24 | 1697.00 |
