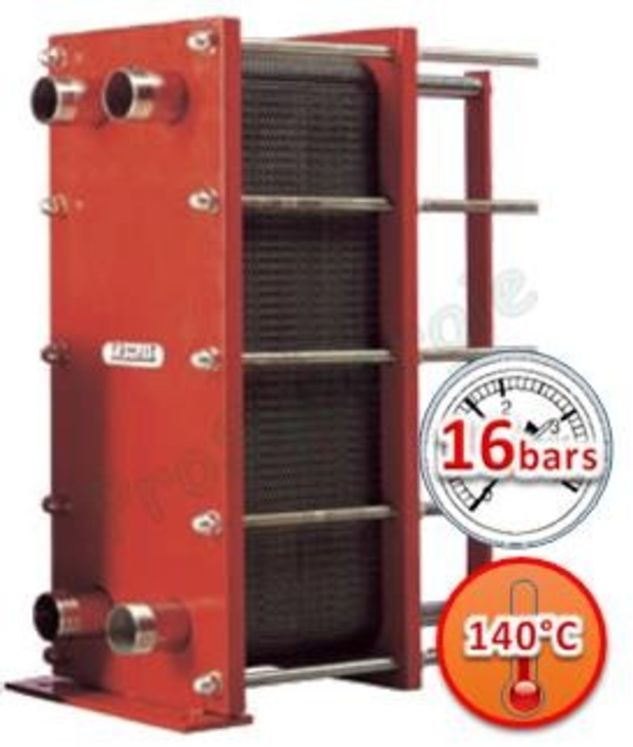

Echangeur Z3 16bars plaques Inox démontables joint EPDM 140°C - 39m3/h

Envoyer à un ami
Une question ?
Marque : Zilmet
Référence : ZIL1730602300
Zilmet
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

Caractéristiques techniques :

Pression de service maximale 16 bar
Température de service maximale 110°C / 140°C
Matérial de plaques Acier inoxydable 316 L
Matérial des raccords Acier au fer ou Acier inoxydable 316 L en option
Raccords coté eau 2" F
Joints EPDM (110 °C) -  NBR (110°C) en option
Nombre de plaques 4 - 101

Poids et mesures :

Art.Nr.Nb. plaque(s)RaccordementLong. Racc.Hauteur CLargeur ADistance DDistance BEpaisseur échangeurEpaisseur TotalØ TirantSurface d'échange (m²)P (bar) serviceP (bar) d'essaisPoid (Kg)
1730600700 7 4 x Inox G 2"M L=70mm 780 340 640 145 83.1 350 M16 0.91 16 21 125.60
1730600900 9 4 x Inox G 2"M L=70mm 780 340 640 145 89.7 350 M16 1.17 16 21 127.20
1730601100 11 4 x Inox G 2"M L=70mm 780 340 640 145 96.3 350 M16 1.43 16 21 128.80
1730601300 13 4 x Inox G 2"M L=70mm 780 340 640 145 102.9 350 M16 1.69 16 21 130.40
1730601500 15 4 x Inox G 2"M L=70mm 780 340 640 145 109.5 350 M16 1.95 16 21 132.00
1730601700 17 4 x Inox G 2"M L=70mm 780 340 640 145 116.1 350 M16 2.21 16 21 133.60
1730601900 19 4 x Inox G 2"M L=70mm 780 340 640 145 122.7 350 M16 2.47 16 21 135.20
1730602100 21 4 x Inox G 2"M L=70mm 780 340 640 145 129.3 350 M16 2.73 16 21 136.80
1730602300 23 4 x Inox G 2"M L=70mm 780 340 640 145 135.9 350 M16 2.99 16 21 138.40
1730602500 25 4 x Inox G 2"M L=70mm 780 340 640 145 142.5 350 M16 3.25 16 21 140.00
1730602700 27 4 x Inox G 2"M L=70mm 780 340 640 145 149.1 350 M16 3.51 16 21 141.60
1730602900 29 4 x Inox G 2"M L=70mm 780 340 640 145 155.7 350 M16 3.77 16 21 143.20
1730603100 31 4 x Inox G 2"M L=70mm 780 340 640 145 162.3 350 M16 4.03 16 21 144.80
1730603300 33 4 x Inox G 2"M L=70mm 780 340 640 145 168.9 350 M16 4.29 16 21 146.40
1730603500 35 4 x Inox G 2"M L=70mm 780 340 640 145 175.5 350 M16 4.55 16 21 148.00
1730603700 37 4 x Inox G 2"M L=70mm 780 340 640 145 182.1 350 M16 4.81 16 21 149.60
1730603900 39 4 x Inox G 2"M L=70mm 780 340 640 145 188.7 350 M16 5.07 16 21 151.20
1730604100 41 4 x Inox G 2"M L=70mm 780 340 640 145 195.3 350 M16 5.33 16 21 152.80
1730604300 43 4 x Inox G 2"M L=70mm 780 340 640 145 201.9 350 M16 5.59 16 21 154.40
1730604500 45 4 x Inox G 2"M L=70mm 780 340 640 145 208.5 350 M16 5.85 16 21 156.00
1730604700 47 4 x Inox G 2"M L=70mm 780 340 640 145 215.1 350 M16 6.11 16 21 157.60
1730604900 49 4 x Inox G 2"M L=70mm 780 340 640 145 221.7 350 M16 6.37 16 21 159.20
1730605100 51 4 x Inox G 2"M L=70mm 780 340 640 145 228.3 350 M16 6.63 16 21 160.80
1730605300 53 4 x Inox G 2"M L=70mm 780 340 640 145 234.9 550 M16 6.89 16 21 162.40
1730605500 55 4 x Inox G 2"M L=70mm 780 340 640 145 241.5 550 M16 7.15 16 21 164.00
1730605700 57 4 x Inox G 2"M L=70mm 780 340 640 145 248.1 550 M16 7.41 16 21 165.60
1730605900 59 4 x Inox G 2"M L=70mm 780 340 640 145 254.7 550 M16 7.67 16 21 167.20
1730606100 61 4 x Inox G 2"M L=70mm 780 340 640 145 261.3 550 M16 7.93 16 21 168.80
1730606300 63 4 x Inox G 2"M L=70mm 780 340 640 145 267.9 550 M16 8.19 16 21 170.40
1730606500 65 4 x Inox G 2"M L=70mm 780 340 640 145 274.5 550 M16 8.45 16 21 172.00
1730606700 67 4 x Inox G 2"M L=70mm 780 340 640 145 281.1 550 M16 8.71 16 21 173.60
1730606900 69 4 x Inox G 2"M L=70mm 780 340 640 145 287.7 550 M16 8.97 16 21 175.20
1730607100 71 4 x Inox G 2"M L=70mm 780 340 640 145 294.3 550 M16 9.23 16 21 176.80
1730607300 73 4 x Inox G 2"M L=70mm 780 340 640 145 300.9 550 M16 9.49 16 21 178.40
1730607500 75 4 x Inox G 2"M L=70mm 780 340 640 145 307.5 550 M16 9.75 16 21 180.00
1730607700 77 4 x Inox G 2"M L=70mm 780 340 640 145 314.1 650 M16 10.01 16 21 181.60
1730607900 79 4 x Inox G 2"M L=70mm 780 340 640 145 320.7 650 M16 10.27 16 21 183.20
1730608100 81 4 x Inox G 2"M L=70mm 780 340 640 145 327.3 650 M16 10.53 16 21 184.80
1730608300 83 4 x Inox G 2"M L=70mm 780 340 640 145 333.9 650 M16 10.79 16 21 186.40
1730608500 85 4 x Inox G 2"M L=70mm 780 340 640 145 340.5 650 M16 11.05 16 21 188.00
1730608700 87 4 x Inox G 2"M L=70mm 780 340 640 145 347.1 650 M16 11.31 16 21 189.60
1730608900 89 4 x Inox G 2"M L=70mm 780 340 640 145 353.7 650 M16 11.57 16 21 191.20
1730609100 91 4 x Inox G 2"M L=70mm 780 340 640 145 360.3 650 M16 11.83 16 21 192.80
1730609300 93 4 x Inox G 2"M L=70mm 780 340 640 145 366.9 650 M16 12.09 16 21 194.40
1730609500 95 4 x Inox G 2"M L=70mm 780 340 640 145 373.5 650 M16 12.35 16 21 196.00
1730609700 97 4 x Inox G 2"M L=70mm 780 340 640 145 380.1 650 M16 12.61 16 21 197.60
1730609900 99 4 x Inox G 2"M L=70mm 780 340 640 145 386.7 650 M16 12.87 16 21 199.20
1730610100 101 4 x Inox G 2"M L=70mm 780 340 640 145 393.3 650 M16 13.13 16 21 200.80
1730610300 103 4 x Inox G 2"M L=70mm 780 340 640 145 399.9 650 M16 13.39 16 21 202.40
1730610500 105 4 x Inox G 2"M L=70mm 780 340 640 145 406.5 650 M16 13.65 16 21 204.00
1730610700 107 4 x Inox G 2"M L=70mm 780 340 640 145 413.1 650 M16 13.91 16 21 205.60
1730610900 109 4 x Inox G 2"M L=70mm 780 340 640 145 419.7 650 M16 14.17 16 21 207.20
1730611100 111 4 x Inox G 2"M L=70mm 780 340 640 145 426.3 650 M16 14.43 16 21 208.80
1730611300 113 4 x Inox G 2"M L=70mm 780 340 640 145 432.9 650 M16 14.69 16 21 210.40
1730611500 115 4 x Inox G 2"M L=70mm 780 340 640 145 439.5 650 M16 14.95 16 21 212.00
1730611700 117 4 x Inox G 2"M L=70mm 780 340 640 145 446.1 650 M16 15.21 16 21 213.60
1730611900 119 4 x Inox G 2"M L=70mm 780 340 640 145 452.7 650 M16 15.47 16 21 215.20
1730612100 121 4 x Inox G 2"M L=70mm 780 340 640 145 459.3 650 M16 15.73 16 21 216.80
1730612300 123 4 x Inox G 2"M L=70mm 780 340 640 145 465.9 650 M16 15.99 16 21 218.40
1730612500 125 4 x Inox G 2"M L=70mm 780 340 640 145 472.5 650 M16 16.25 16 21 220.00
