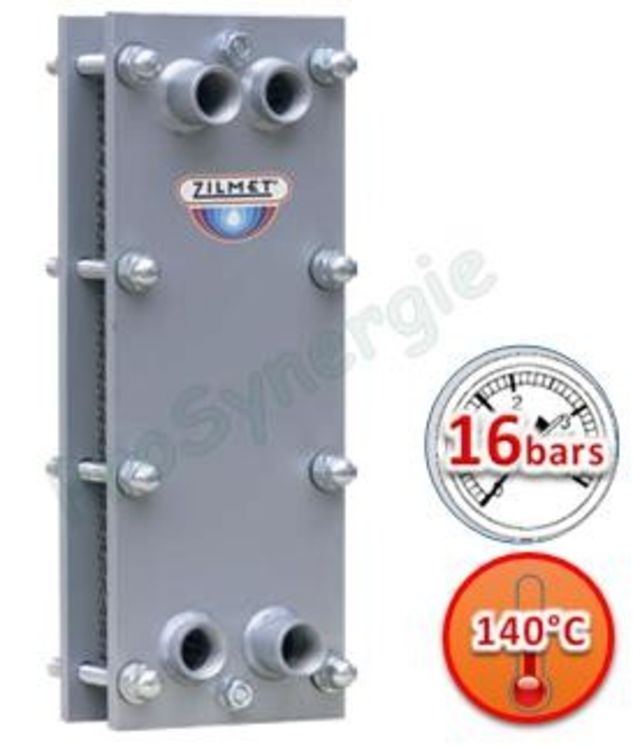

Echangeur Z2 16bars plaques Inox démontables joint EPDM 140°C - 15.3m3/h

Envoyer à un ami
Une question ?
Marque : Zilmet
Référence : ZIL1720604100
Zilmet
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution

Service client

05 49 07 40 54

Livraison rapide

en 24/48h*

(Voir conditions)

Livraison gratuite

dès 350€HT d'achat

(voir conditions)

Modalités de réception

et de retour

SAV - Un contact

direct fournisseur
En savoir plus

Caractéristiques techniques :

Pression de service maximale 16 bar
Température de service maximale 110°C / 140°C
Matérial de plaques Acier inoxydable AISI 316 L
Matérial des raccords Acier au fer ou Acier inoxydable AISI 316 L en option
Raccords coté eau 1" F
Joints EPDM (110 °C) -  NBR (110°C) en option
Nombre de plaques 7 - 55

Poids et mesures :

Art.Nr.Nb. plaque(s)RaccordementLong. Racc.Hauteur CLargeur ADistance DDistance BEpaisseur échangeurEpaisseur TotalØ TirantSurface d'échange (m²)P (bar) serviceP (bar) d'essaisPoid (Kg)
1720600700 7 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 49.7 120 M14 0.24 16 21 20.39
1720600900 9 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 55.9 120 M14 0.31 16 21 20.93
1720601100 11 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 62.1 120 M14 0.37 16 21 21.47
1720601300 13 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 68.3 120 M14 0.44 16 21 22.01
1720601500 15 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 74.5 150 M14 0.51 16 21 22.55
1720601700 17 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 80.7 150 M14 0.58 16 21 23.09
1720601900 19 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 86.9 150 M14 0.65 16 21 23.63
1720602100 21 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 93.1 150 M14 0.71 16 21 24.17
1720602300 23 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 99.3 240 M14 0.78 16 21 24.71
1720602500 25 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 105.5 240 M14 0.85 16 21 25.25
1720602700 27 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 111.7 240 M14 0.92 16 21 25.79
1720602900 29 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 117.9 240 M14 0.99 16 21 26.33
1720603100 31 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 124.1 240 M14 1.05 16 21 26.87
1720603300 33 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 130.3 240 M14 1.12 16 21 27.41
1720603500 35 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 136.5 240 M14 1.19 16 21 27.95
1720603700 37 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 142.7 300 M14 1.26 16 21 28.49
1720603900 39 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 148.9 300 M14 1.33 16 21 29.03
1720604100 41 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 155.1 300 M14 1.39 16 21 29.57
1720604300 43 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 161.3 300 M14 1.46 16 21 30.11
1720604500 45 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 167.5 300 M14 1.53 16 21 30.65
1720604700 47 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 173.7 300 M14 1.60 16 21 31.19
1720604900 49 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 179.9 300 M14 1.67 16 21 31.73
1720605100 51 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 186.1 300 M14 1.73 16 21 32.27
1720605300 53 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 192.3 300 M14 1.80 16 21 32.81
1720605500 55 4 x Inox G 1"F L=23/43mm (T2&T3/T1&T4) 480 180 370 65 198.5 300 M14 1.87 16 21 33.35
