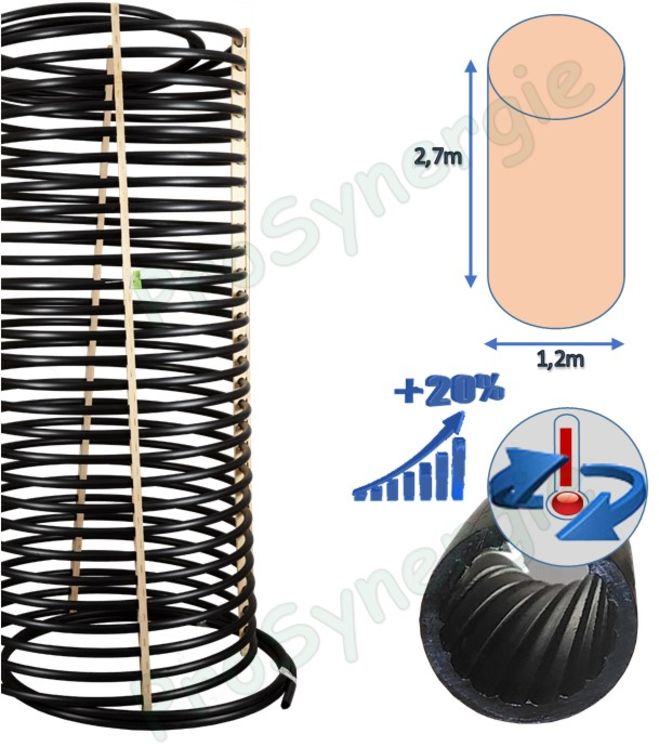

Echangeur hélicoide Corbeille ØxH= 1.20 x 2.70m Terra Spiral - 100m de Tube Ø 25 ou 32mm +20ml de liaison
Corbeilles Géothermiques TERRA SPIRAL NÉO
- Excavation réduite
- Échange thermique optimal
- Économique et innovant
Terra Spiral est un système innovant de corbeille géothermique destiné à récupérer la chaleur du sol. Un fluide caloporteur (à base de monopropylène glycol) récupère l’énergie via le tube spiralé. Cette énergie est ensuite restituée par une pompe à chaleur (eau glycolée/eau) pour chauffer ou rafraîchir un local ou une habitation par plancher chauffant, radiateurs ou ventilo-convecteurs, produire de l’eau chaude sanitaire, ou encore chauffer une piscine.
Haute fiablilité
Les capteurs Terra Spiral sont fabriqués à partir de résines polymères spéciales. Ils sont contrôlés avant, pendant et après leur production (matières premières, paramètres de fabrication, essais en laboratoire internes et par organismes indépendants). Ainsi, vous avez l’assurance d’une fiabilité sans faille du système de captage, dimensionné pour durer 100 ans.
Échangeurs compacts
Les capteurs Terra Spiral sont des échangeurs thermiques compacts. Par leur faible encombrement au sol, ils permettent de réduire la surface de terrain utilisée. Leur mise en oeuvre est simplifiée, puisque l’excavation est réalisée à faible profondeur (4 m). Ce système de captage compact est une alternative intermédiaire entre captage géothermique horizontal et sondes verticales.
Innovation Produit :
Performance améliorée jusqu'à 20%
Le tube caloporteur équipant nos capteurs géothermiques « NEO » comporte une structure intérieure spiralée qui permet de diminuer la résistance thermique du fluide ainsi que les pertes de charges.
Des essais effectués auprès du BRGM dans le cadre du projet MICROGEO ont permis de démontrer que cette nouvelle structure spiralée permet d’améliorer l’efficacité de l’échange thermique jusqu’à 20%* par rapport à une corbeille équipée d’un tube lisse standard.
Cette innovation technique permet ainsi de réduire le nombre de corbeilles nécessaires sur une installation et ainsi de réduire l’emprise au sol du capteur géothermique. La réduction du nombre de corbeilles permet ainsi également d’en limiter le coût.
* Test comparatif réalisé sur les installations thermiques du BRGM.
Principes et caractéristiques technniques :
- Marquage métrique sur chaque couronne.
- Emplacement réduit.
- Idéal pour les maisons individuelles et petits collectifs.
- 20m de liaison aller + 20m de liaison retour intégrée.
- Facile à mettre en oeuvre.
- Pour la rénovation ou le neuf.
- Captage thermique entre 0,7 et 1,2 kW par corbeille, selon type de sol.
- Assistance Technique.
- Corbeille installée à 3m50 de profondeur.
- Collecteur extérieur (placé dans un regard) ou intérieur.
- Raccordement à une pompe à chaleur (PAC).
Innovation :
- Corbeille géothermique livrée pliée pour optimiser le transport et le stockage.
- À monter sans outil.
