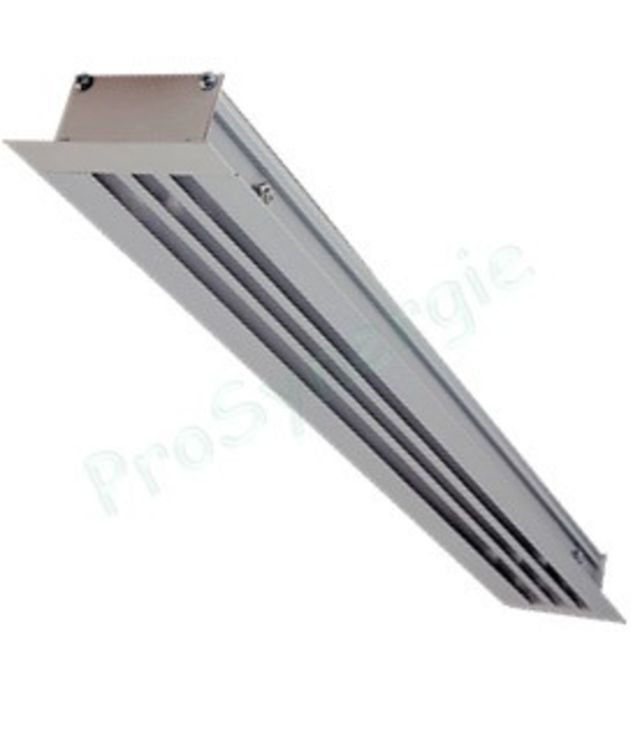

Diffuseur d´air à fentes en longueur avec registre - Aluminium Série ALD 610 et 620

Marque : Aldes
Référence : ALD11051759
Aldes
Appro. prévu sous 4 à 10 jours
/ Pièce
-
+ d'éco-contribution
En savoir plus

Gamme complémentaire

  • Finition peinture selon carte RAL (nous consulter).

Description

  • Corps et déflecteurs en aluminium anodisé, teinte naturelle satinée.
  • Registre à glissière intégré au diffuseur.
  • Fixation non apparente par vis dans le plénum de raccordement, accessible par le dessous du diffuseur. Le plénum est muni de pattes pour fixation à la dalle béton. Utiliser les câbles de suspension

Domaine d'application

  • Soufflage ou reprise, diffusion fixe horizontale par 1, 2, 3 ou 4 fentes.
  • Installations de chauffage et de climatisation.
  • Positionnement au plafond.
  • Possibilité de soufflage à droite ou à gauche selon le modèle.

Accessoires

  • Plénum de raccordement et de détente en acier galvanisé piquage côté, version isolée sur demande.

Débits de confort pour Lw < NR 30 et dimensions

Désignation B (mm) Ø D (mm) G (mm) H (mm) W (mm) Débit (m3/h) par mètre
ALD 611 200 125 50 35 28 100
ALD 612 200 125 67 45 46 175
ALD 622 200 125 74 45 46 175
ALD 613 235 160 84 70 63 250
ALD 623 235 160 91 70 63 250
ALD 614 235 160 101 85 80 325
ALD 624 235 160 108 90 80 325
